五、繪制板框

1.  PCB設計第一階段板框長寬為 2000 X 2000，PCB設計第二階段板框長寬為 2800 X 2400 。

2.  點選「標淮工具列 (Standard Toolbar)」中的「制圖工具列 (Drafting Toolbar)」圖示，會顯示出如圖10的制圖工具列。

圖10 制圖工具列



3.  點選「制圖工具列 (Drafting Toolbar)」中的「板框線(Board outline)」圖示

4.  板框線預設畫直線，但我們要直接畫矩形板框，所以，在工作編輯區中按滑鼠右鍵；在右鍵選單選「矩形 (Rectangle)」。

5.  滑鼠在原點(座標0,0)上按左鍵一下，作為板框左下角。

6.  按鍵盤 [S]鍵，開啟「快捷命令 (Modeless Command)」彈窗(如圖11所示)，快速定位滑鼠位置，輸入[s2000 2000]，按鍵盤 [Enter] 鍵，再按 [空白] 鍵將板框繪制完成。

圖11 快捷命令彈窗



修改板框小技巧︰

如果板框畫錯，無法直接拖曳修改，必須先在工作編輯區中按滑鼠右鍵；在右鍵選單選擇「選擇板框線 (Select Board Outline)」選項，點選要修改的板框線(顯示高亮白線)，再按滑鼠右鍵；在右鍵選單選擇「移動斜切(Move Miter)」選項，板框線移動至正確位置后按滑鼠左鍵完成修改。



六、匯入網絡表

PCB設計第二階段的電路圖均有使用到考場自制零件，因此，如果沒有掛載考場自制零件庫，會造成錯誤，務必注意掛載零件庫請參考4節。

設計電路板前須先將電路圖所匯出的網絡表匯入，點選功能表「File / Import…」，點選副檔名為asc的網絡表(Netlist)檔案，即可匯入完成。

1. 如出現「儲存舊檔再匯入」對話框(如圖12所示)，請按「否」。

圖12 儲存舊檔再匯入對話框

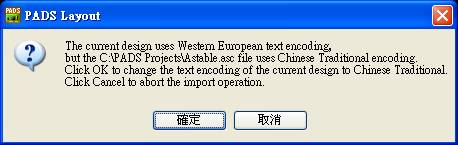

2. 如出現「編碼轉換」對話框(如圖13所示)，請按「確定」。

說明彈窗表示目前使用西歐編碼，但要匯入的檔案采用繁體中文編碼，要按「確定」才能匯入網絡表。

圖13 編碼轉換對話框



3. 匯入完畢先存檔于 [隨身碟 / 項目編號資料夾 / First資料夾] (或第二階段的 Second資料夾)，檔名：PCB-N-XX (N為題組，XX為崗位號碼)。



七、打散零件

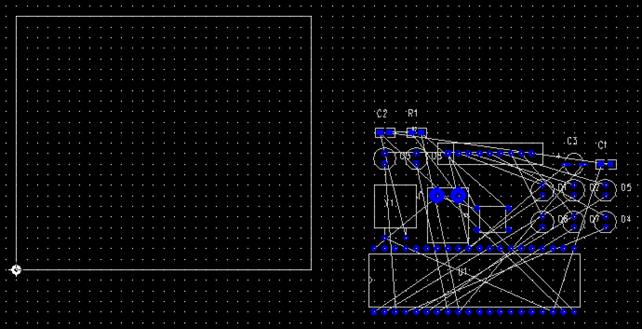

匯入零件后，所有零件的原點都對齊板框的原點，所以，全部重疊在一起，這時我們要將所有零件打散，比較容易做接下來的零件布局。點選功能表「分散元件(Disperse Components)」選項，出現圖14打散確認對話框，按[是]，所有零件會打散在板框的右側(如圖15所示)。

圖14 打散確認對話框


圖15 零件打散完成
