電子廠PCBA外發加工要求與標準

發布時間 :2019-03-11 16:23 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
深圳宏力捷自有PCB板廠、SMT貼片和DIP插件加工廠,可提供PCBA代工代料一站式服務。很多電子廠都有PCBA外發加工的需求,接下來深圳宏力捷為大家介紹電子廠PCBA外發加工要求與標準。


一、物料清單
應嚴格按照物料清單、PCB絲印及外協加工要求進行插裝或貼裝元件,當發生物料與清單、 PCB絲印不符,或與工藝要求相矛盾,或要求模糊不清而不能作業時,應及時與我公司聯系,確認物料及工藝要求的正確性。

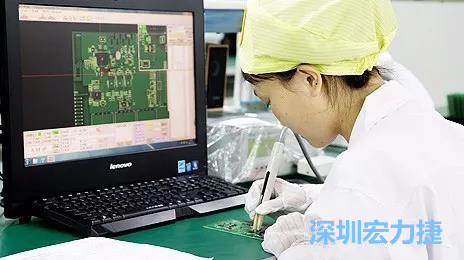

PCBA代工代料

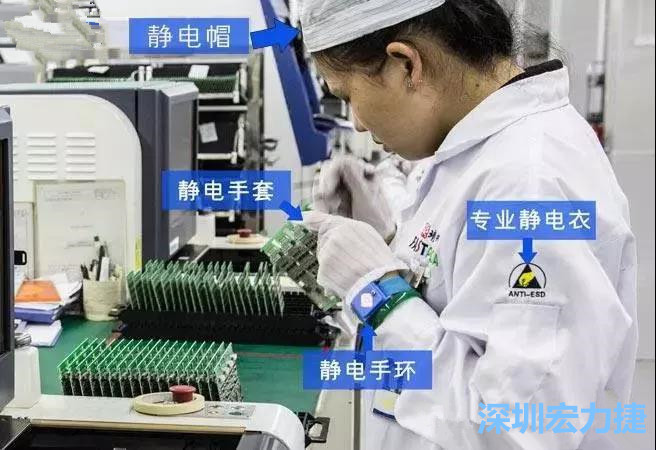

二、防靜電要求
1、所有元器件均作為靜電敏感器件對待。
2、凡與元器件及產品接觸人員均穿防靜電衣、佩戴防靜電手環、穿防靜電鞋。
3、原料進廠與倉存階段,靜電敏感器件均采用防靜電包裝。
4、作業過程中,使用防靜電工作臺面,元器件及半成品使用防靜電容器盛放。
防靜電要求
5、焊接設備可靠接地,電烙鐵采用防靜電型。使用前均需經過檢測。
6、PCB板半成品存放及運輸,均采用防靜電箱,隔離材料使用防靜電珍珠棉。
7、無外殼整機使用防靜電包裝袋。
PCBA加工防靜電要求

三、元器件外觀標識插裝方向的規定
1、極性元器件按極性插裝。
2、絲印在側面的元器件(如高壓陶瓷電容)豎向插裝時,絲印朝右;橫向插裝時,絲印朝下。絲印在頂部的元器件(不包括貼片電阻)橫向插裝時,字體方向同PCB板絲印方向;豎向插裝時,字體上方朝右。
3、電阻臥式橫向插裝時,誤差色環朝右;臥式豎向插裝時,誤差色環朝下;電阻立式插裝時,誤差色環朝向板面。

四、焊接要求
1、插裝元件在焊接面引腳高度1.5~2.0mm。貼片元件應平貼板面,焊點光滑無毛刺、略呈弧狀,焊錫應超過焊端高度的2/3,但不應超過焊端高度。少錫、焊點呈球狀或焊錫覆蓋貼片均為不良。
2、焊點高度:焊錫爬附引腳高度單面板不小于1mm,雙面板不小于0.5mm且需透錫。
3、焊點形狀:呈圓錐狀且布滿整個焊盤。
PCBA焊接流程
4、焊點表面:光滑、明亮,無黑斑、助焊劑等雜物,無尖刺、凹坑、氣孔、露銅等缺陷。
5、焊點強度:與焊盤及引腳充分潤濕,無虛焊、假焊。
6、焊點截面:元件剪腳盡可能不剪到焊錫部分,在引腳與焊錫的接觸面上無裂錫現象。在截面處無尖刺、倒鉤。
7、針座焊接:針座要求底部貼板插裝,且位置端正,方向正確,針座焊接后,底部浮高不超過0.5mm,座體歪斜不超出絲印框。成排的針座還應保持整齊,不允許前后錯位或高低不平。

五、運輸
為防止PCBA損壞,在運輸時應使用如下包裝:
1、盛放容器:防靜電周轉箱。
2、隔離材料:防靜電珍珠棉。
3、放置間距:PCB板與板之間、PCB板與箱體之間有大于10mm的距離。
4、放置高度:距周轉箱頂面有大于50mm的空間,保證周轉箱疊放時不要壓到電源,特別是有線材的電源。

六、洗板要求
板面應潔凈,無錫珠、元件引腳、污漬。特別是插件面的焊點處,應看不到任何焊接留下的污物。洗板時應對以下器件加以防護:線材、連接端子、繼電器、開關、聚脂電容等易腐蝕器件,且繼電器嚴禁用超聲波清洗。

七、所有元器件安裝完成后不允許超出PCB板邊緣。

八、PCBA過爐時,由于插件元件的引腳受到錫流的沖刷,部分插件元件過爐焊接后會存在傾斜,導致元件本體超出絲印框,因此要求錫爐后的補焊人員對其進行適當修正。
