深圳PCBA加工廠家介紹貼片機的加工效率

發布時間 :2019-10-30 14:28 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
很多做PCBA加工的客戶最關心的問題就是交期,接下來深圳PCBA加工廠家-深圳宏力捷電子為大家介紹影響PCBA交期的主要因素。

深圳PCBA加工廠家介紹貼片機的加工效率

我們假設物料是齊備的,上線生產之后的交期是由機器的SMT貼片加工速度和效率決定的。核心點回到了貼片機上,貼片機的貼片速度。貼片速度決定貼片機和貼片加工廠的生產能力,是整個貼片加工生產線產能的重要限制因素。

一、貼裝周期
貼裝周期是標志貼裝速度的最基本參數,它是指完成一個貼裝過程所用的時間,包括拾取元器件、元器件定位、檢測、貼放和返回到拾取元器件的位置這一過程所用的時間。每進行一次這種行程,就完成一次貼裝操作,即完成一個貼裝周期。一般高速機貼裝Chip元件的貼裝周期為0.2s/chip以內,目前最高貼裝周期為0.06-0.03s/chip;一般泛用機貼裝QFP的貼裝周期為1-25s/chip,貼裝Chip元件的貼裝周期為0.3~0.6s/chip。

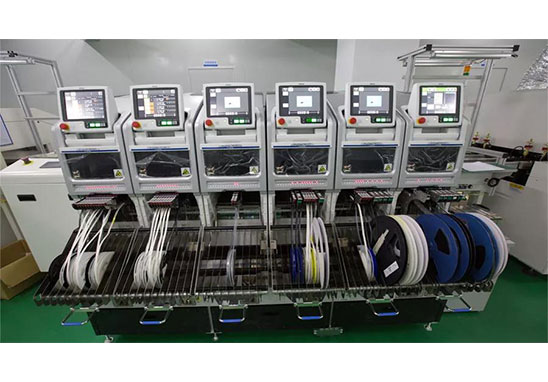

SMT貼片生產線
二、貼裝率
貼裝率是指1小時內貼裝元器件的數量,單位是ch。它是貼片機制造廠家在理想的條件下測算出的貼裝速度。理論速度的計算不考慮PCB裝卸載時間,貼片距離最近,且僅貼少量的元件(約150只片式元件),然后算出貼裝一只元件所用的時間,并以此推算1小時貼裝數量。

三、實際SMT貼片生產中應考慮下列輔助時間
1. PCB裝載仰載時間,通常貼片機需5-10s。
2. 大型(長方形)PCB上元器件相距較遠,貼片時間將延長。
3. 換料時間。
4. 機器維修時間(天周月)
5. 不可預測的停機時間。

總之,實際貼片速度要遠遠低千理論貼片速度,通常為理論貼片速度的65%-70%,這是選購貼片機或計算貼片機的生產能力時應該考慮的問題。

以上就是關于貼片機加工效率的介紹,如果您有電路板產品需要做PCB設計、SMT加工、PCBA代工代料,歡迎聯系深圳宏力捷電子!
