電路板設計公司詳解PCB設計完整流程

發布時間 :2020-01-17 16:39 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
      深圳宏力捷電子專業從事電子產品電路板設計(layout布線設計),可承接多層、高密度的PCB設計畫板業務。擁有平均超過10年工作經驗的PCB設計團隊,能熟練運用市場主流PCB設計軟件,專業高效溝通保證PCB設計進度。接下來為大家詳細介紹PCB設計完整流程。

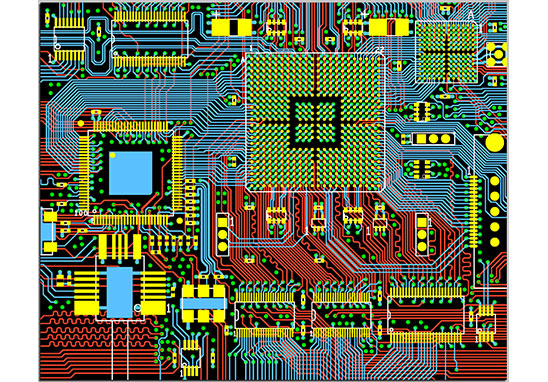

電路板設計公司

1、前期準備

前期準備包括準備元件庫和原理圖。在進行PCB設計之前,首先要準備好原理圖SCH元件庫和PCB元件封裝庫。

PCB元件封裝庫最好是工程師根據所選器件的標準尺寸資料建立。原則上先建立PC的元件封裝庫,再建立原理圖SCH元件庫。

PCB元件封裝庫要求較高,它直接影響PCB的安裝;原理圖SCH元件庫要求相對寬松,但要注意定義好管腳屬性和與PCB元件封裝庫的對應關系。

2、PCB結構設計

根據已經確定的電路板尺寸和各項機械定位,在PCB設計環境下繪制PCB板框,并按定位要求放置所需的接插件、按鍵/開關、螺絲孔、裝配孔等等。

充分考慮和確定布線區域和非布線區域(如螺絲孔周圍多大范圍屬于非布線區域)。

3、PCB布局設計

布局設計即是在PCB板框內按照設計要求擺放器件。在原理圖工具中生成網絡表(Design→Create Netlist),之后在PCB軟件中導入網絡表(Design→Import Netlist)。網絡表導入成功后會存在于軟件后臺,通過Placement操作可以將所有器件調出、各管腳之間有飛線提示連接,這時就可以對器件進行布局設計了。

PCB布局設計是PCB整個設計流程中的首個重要工序,越復雜的PCB板,布局的好壞越能直接影響到后期布線的實現難易程度。

布局設計依靠電路板設計師的電路基礎功底與設計經驗豐富程度,對電路板設計師屬于較高級別的要求。初級電路板設計師經驗尚淺、適合小模塊布局設計或整板難度較低的PCB布局設計任務。

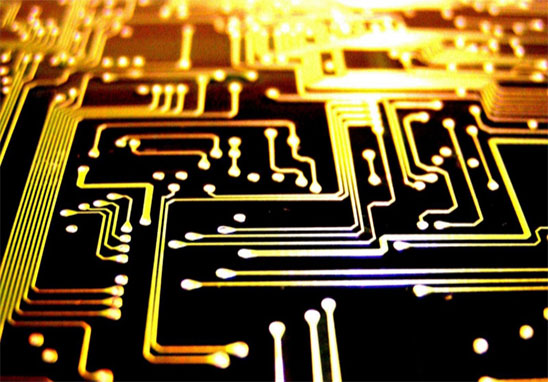

PCB設計公司

4、PCB布線設計

PCB布線設計是整個PCB設計中工作量最大的工序,直接影響著PCB板的性能好壞。

在PCB的設計過程中,布線一般有三種境界:

首先是布通,這是PCB設計的最基本的入門要求;

其次是電氣性能的滿足,這是衡量一塊PCB板是否合格的標準,在線路布通之后,認真調整布線、使其能達到最佳的電氣性能;

再次是整齊美觀,雜亂無章的布線、即使電氣性能過關也會給后期改板優化及測試與維修帶來極大不便,布線要求整齊劃一,不能縱橫交錯毫無章法。

5、布線優化及絲印擺放

“PCB設計沒有最好、只有更好”,“PCB設計是一門缺陷的藝術”,這主要是因?yàn)镻CB設計要實現硬件各方面的設計需求,而個別需求之間可能是沖突的、魚與熊掌不可兼得。

例如:某個PCB設計項目經過電路板設計師評估需要設計成6層板,但是產品硬件出于成本考慮、要求必須設計為4層板,那么只能犧牲掉信號屏蔽地層、從而導致相鄰布線層之間的信號串?dāng)_增加、信號質量會降低。

一般設計的經驗是:優化布線的時間是初次布線的時間的兩倍。PCB布線優化完成后,需要進行后處理,首要處理的是PCB板面的絲印標識,設計時底層的絲印字符需要做鏡像處理,以免與頂層絲印混淆。

6、網絡DRC檢查及結構檢查

質量控制是PCB設計流程的重要組成部分,一般的質量控制手段包括:設計自檢、設計互檢、專家評審會議、專項檢查等。

原理圖和結構要素圖是最基本的設計要求,網絡DRC檢查和結構檢查就是分別確認PCB設計滿足原理圖網表和結構要素圖兩項輸入條件。

一般電路板設計師都會有自己積累的設計質量檢查Checklist,其中的條目部分來源于公司或部門的規范、另一部分來源于自身的經驗總結。專項檢查包括設計的Valor檢查及DFM檢查,這兩部分內容關注的是PCB設計輸出后端加工光繪文件。

7、PCB制板

在PCB正式加工制板之前,電路板設計師需要與PCB甲供板廠的PE進行溝通,答復廠家關于PCB板加工的確認問題。

這其中包括但不限于:PCB板材型號的選擇、線路層線寬線距的調整、阻抗控制的調整、PCB層疊厚度的調整、表面處理加工工藝、孔徑公差控制與交付標準等。

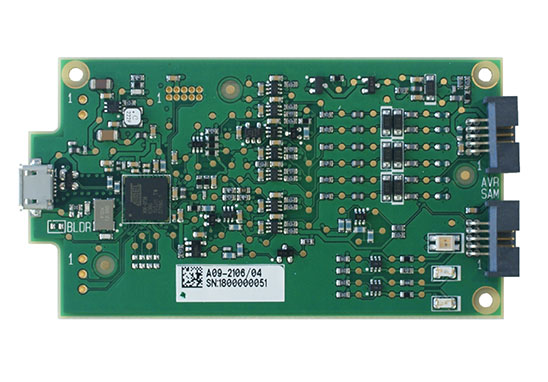

電路板設計公司

深圳宏力捷電子電路板設計能力

最高信號設計速率:10Gbps CML差分信號;
最高PCB設計層數:40層;
最小線寬:2.4mil;
最小線間距:2.4mil;
最小BGA PIN 間距:0.4mm;
最小機械孔直徑:6mil;
最小激光鉆孔直徑:4mil;
最大PIN數目:;63000+
最大元件數目:3600;
最多BGA數目:48+。
