SMT貼片加工貼片機編程方法

發布時間 :2020-03-20 15:15 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
      深圳宏力捷電子是可提供最小封裝0201元器件SMT貼片加工,日貼片能力300-400萬點的專業SMT貼片加工廠家,接下來為大家介紹SMT貼片加工貼片機編程方法。
SMT貼片加工貼片機編程方法
SMT貼片加工貼片機編程需確認信息
1. PCB板的基本信息,PCB板的長度,寬度和厚度。
2. 標記點的基本信息,PCB板上光學標記點的坐標參數。
3. PCB板組裝信息,PCB板是幾連板。
4. SMT貼片位置信息,包括貼片位號、坐標、角度等??蛻魧⑻峁┫鄳?yīng)的BOM清單、擺位圖、樣品等。

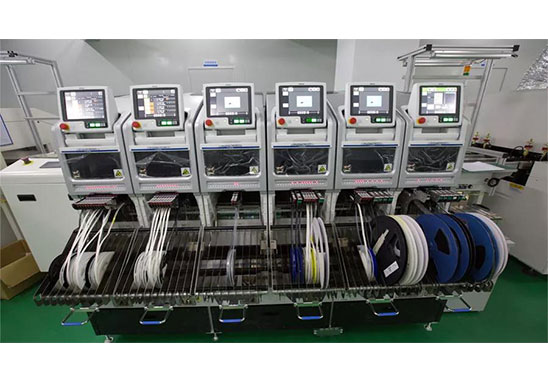

SMT貼片加工

SMT貼片加工貼片機編程步驟

貼片機編程有兩個階段,一種是離線準備,第二個是在線調試,每個工廠的具體細節根據其SMT貼片機型號和管理模式而有所不同。

一、離線準備如下:
1. 首先,準備客戶提供的BOM表。編程需要在計算機上完成,因此最好提供電子文件,通常是excel格式。

2. 提取坐標。
根據客戶提供的文件不同選擇對應的操作方法:
(1)如果客戶發送了導出的excel或TXT文檔的坐標,則可以直接使用編程軟件將坐標與BOM表合并。
(2)如果客戶已經發送了PCB文件,我們需要自己導出坐標。通常,我們可以使用protel99或PADS2007導出excel格式。
(3)客戶僅提供了物料清單,但無法提供坐標。在這種情況下,需要掃描儀在PCB掃描后以CAD格式保存生產點,然后合成坐標和BOM。

3. 檢查BOM和坐標合成后是否有遺漏或重新定位。如果有,工程部門應聯系客戶進行確認。

在這三個步驟中,離線編程已大致完成。

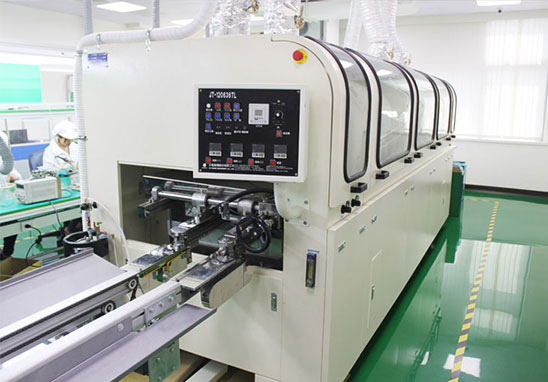

SMT貼片加工

二、在線調試:
1. 將編程的程序?qū)隨MT貼片機設備。
2. 找到原點并做標記。
3. 逐步校正坐標位號。
4. 優化保存過程,然后再次檢查組件方向和數據。
5. 開機打首件確認。

以上就是關于SMT貼片加工如何對貼片機進行編程的介紹,如果您有電路板產品需要做貼片加工,歡迎聯系深圳宏力捷電子!
