深圳宏力捷電子是擁有平均超過10年工作經驗PCB設計團隊的專業PCB設計公司，可提供多層、高密度、高速PCB布線設計及PCB設計打樣服務。接下來為大家分享PCB設計如何區分模擬地跟數字地。
PCB設計中為什么要區分模擬地跟數字地？
簡單來說，數字地是數字電路部分的公共基準端，即數字電壓信號的基準端；模擬地是模擬電路部分的公共基準端，模擬信號的電壓基準端（零電位點)。
由于數字信號一般為矩形波，帶有大量的諧波。如果電路板中的數字地與模擬地沒有從接入點分開，數字信號中的諧波很容易會干擾到模擬信號的波形。當模擬信號為高頻或強電信號時，也會影響到數字電路的正常工作。模擬電路涉及弱小信號，但是數字電路門限電平較高，對電源的要求就比模擬電路低些。既有數字電路又有模擬電路的系統中，數字電路產生的噪聲會影響模擬電路，使模擬電路的小信號指標變差，克服的辦法是分開模擬地和數字地。
存在問題的根本原因是，無法保證電路板上銅箔的電阻為零，在接入點將數字地和模擬地分開，就是為了將數字地和模擬地的共地電阻降到最小。
PCB設計中區分模擬地與數字地的設計方法有哪些？
一般處理模擬地、數字地的方法有以下幾種：
Ø 直接分開，在原理圖中將數字區域的地連接為DGND，模擬區域的地連接為AGND，然后PCB中的地平面分割為數字地與模擬地，并吧間距拉大；
Ø 數字地與模擬地之間用磁珠連接；
Ø 數字地與模擬地之間用電容連接，運用電容隔直通交的原理；
Ø 數字地與模擬地之間用電感連接，感值從uH到幾十uH不等；
Ø 數字地與模擬地之間用零歐姆電阻連接。
總結來說，電容隔直通交，造成浮地。電容不通直流，會導致壓差和靜電積累，摸機殼會麻手。如果把電容和磁珠并聯，就是畫蛇添足，因?yàn)榇胖橥ㄖ?，電容將失效。串?lián)的話就顯得不倫不類。
電感體積大，雜散參數多，特性不穩定，離散分布參數不好控制，體積大。電感也是陷波，LC諧振(分布電容)，對噪點有特效。
磁珠的等效電路相當于帶阻陷波器，只對某個頻點的噪聲有抑制作用，如果不能預知噪點，如何選擇型號，況且，噪點頻率也不一定固定，故磁珠不是一個好的選擇。
0歐電阻相當于很窄的電流通路，能夠有效地限制環路電流，使噪聲得到抑制。電阻在所有頻帶上都有衰減作用(0歐電阻也有阻抗)，這點比磁珠強。
總之，關鍵是模擬地和數字地要一點接地。建議，不同種類地之間用0歐電阻相連；電源引入高頻器件時用磁珠；高頻信號線耦合用小電容；電感用在大功率低頻上。

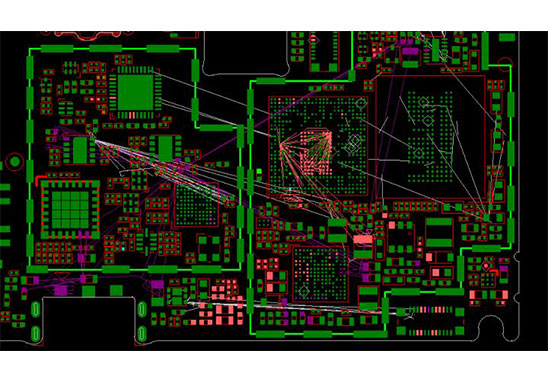

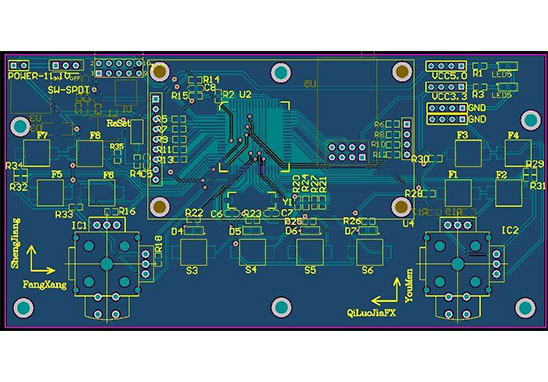

深圳宏力捷PCB設計能力
最高信號設計速率：10Gbps CML差分信號；
最高PCB設計層數：40層；
最小線寬：2.4mil；
最小線間距：2.4mil；
最小BGA PIN 間距：0.4mm；
最小機械孔直徑：6mil；
最小激光鉆孔直徑：4mil；
最大PIN數目：；63000+
最大元件數目：3600；
最多BGA數目：48+。

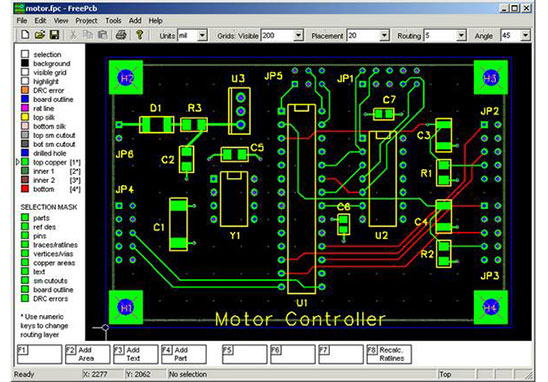

PCB設計服務流程
1. 客戶提供原理圖咨詢PCB設計；
2. 根據原理圖以及客戶設計要求評估報價；
3. 客戶確認報價，簽訂合同，預付項目定金；
4. 收到預付款，安排工程師設計；
5. 設計完成后，提供文件截圖給客戶確認；
6. 客戶確認OK，結清余款，提供PCB設計資料。
