什么是01005工藝?PCBA加工中01005工藝為什么貴?

發布時間 :2021-05-27 17:21 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
       PCBA加工中01005不僅僅是精密度高的問題,還有一點它的加工價格比其他規格的要貴很多。為什么在SMT加工中01005的貼裝費用那么貴呢?接下來深圳PCBA加工廠家-深圳宏力捷電子為大家介紹什么是01005工藝以及PCBA加工中01005工藝貴的原因。

深圳PCBA加工廠家

什么是01005工藝?
       01005這個數字概念相信很多人不理解。01005在SMT中是什么意思?我們都知道高端的儀器設備需要高精密的技術完成。類似手機電路板有很多的01005元器件。01005元器件在SMT焊接裝配過程中對所有的成熟工藝產生了挑戰,因?yàn)槠涑叽缰挥?.22mm*0.4mm,我們正常的目視幾乎不可能做到,且質量及輕(0.04mg)。只有了解這些特點,才能更容易得理解相關的組裝工藝,更重要的是,為了使用這種01005元器件,材料與pcb電路板的布局必須重新進行設計。

       一旦pcb完成,焊膏的印刷是至關重要的步驟,焊錫膏的量和質量會直接影響整塊電路板的性能和美觀。正確和穩定地拾取元器件是整個平穩貼裝工藝的關鍵環節。

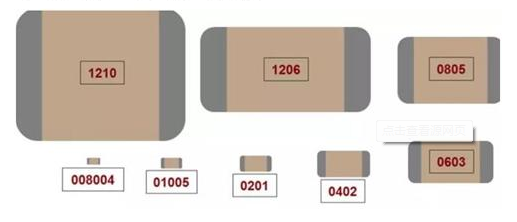

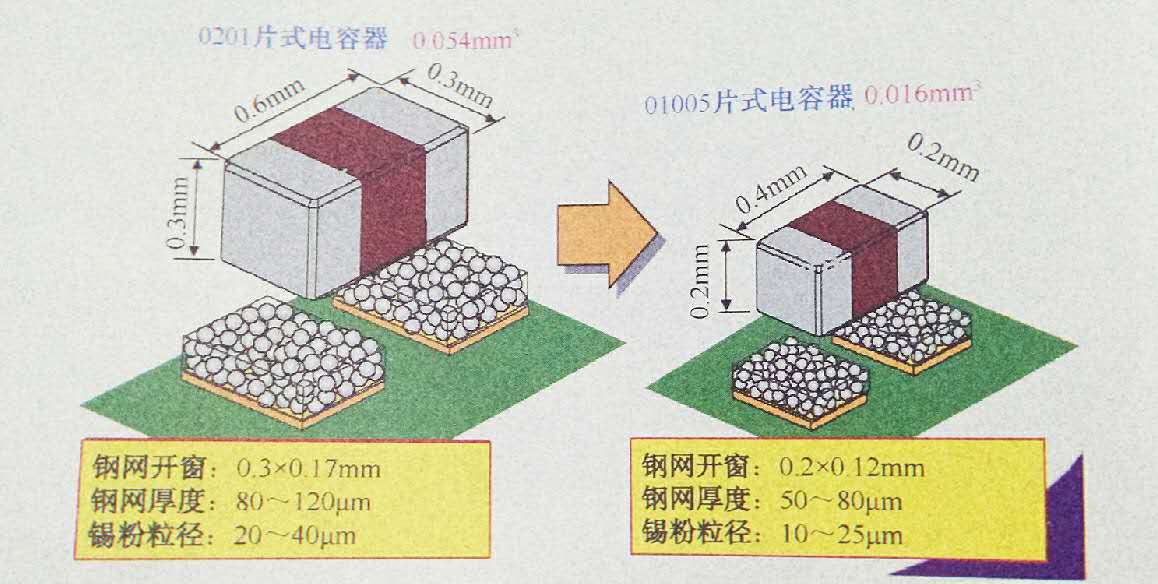

       01005與0201并不是同一個工藝級別,如圖所示:

01005與0201并不是同一個工藝級別

       使用的鋼網厚度差一個級。

PCBA加工中01005工藝為什么貴?
       舉一個具有代表性的客戶案例。該客戶是做醫療電子的,之前的產品都是偏向于穩定性,使用的都是傳統的元器件,對于01005這種規格的元器件謹慎又謹慎。

       后來由于產品的更新?lián)Q代,對于該款醫用手術機器人的精密度和體積做了優化提升。所以就必須要使用01005規格的元器件。在報價階段客戶的心里預期還是按照0603這種目標價來尋找PCBA加工供應商,后來詢價詢了一圈,發現沒有人愿意虧本接單,最后不得不提升自己的目標價。

01005元器件

       通常情況下,01005本身也是用于精密度高、產品附加值高的設計上,因?yàn)槭褂?1005元器件的工藝難度比較高,封裝精度高,工藝復雜,不僅僅是加工費高,而且本身的價格也不便宜。除此之外還有其他幾項也會導致整個產品做下來價格高。

       1、PCB:01005原件的引腳間距非常密,導致對pcb焊盤的加工精度也要隨之提升,工藝的要求更加復雜。
       2、焊膏:需要質量比較高的錫膏,來控制爬錫率和焊接質量。
       3、鋼網:因?yàn)橐_間距的問題,導致工藝窗口非常的窄,穩定性是比較差的,對于鋼網的開口,和材料會有很大的要求。
       4、氮?dú)猓簽榱吮WC焊接效果,一般情況下01005會采用氮?dú)饣亓骱笭t子來焊接,對于設備的要求更高,會增加設備的支出。

       對于01005這種產品來說主要是小型化,高科技。因此在SMT貼片加工廠中設定01005工藝參數時,必須要嚴格的采用SPI、AOI、X-ray等檢測設備來優化工藝參數和輔助加工。
