PCB設計布局秘籍

發布時間 :2021-06-22 15:15 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB設計在分析好整個電路原理以后,就可以開始對整個電路進行布局布線,接下來深圳PCB設計公司-深圳宏力捷電子給大家介紹一下PCB設計布局的思路和原則。

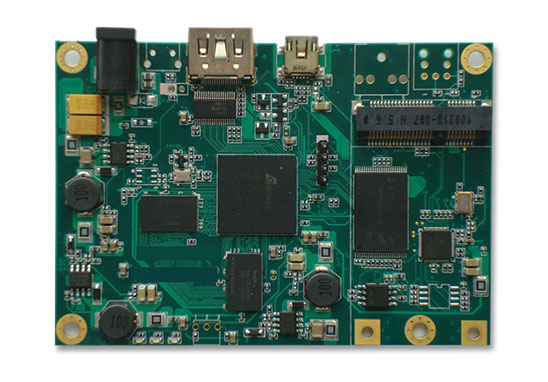

PCB設計打樣

PCB設計布局的思路和原則
1、首先,我們會對結構有要求的器件進行擺放,擺放的時候根據導入的結構,連接器得注意1腳的擺放位置。

PCB設計布局秘籍

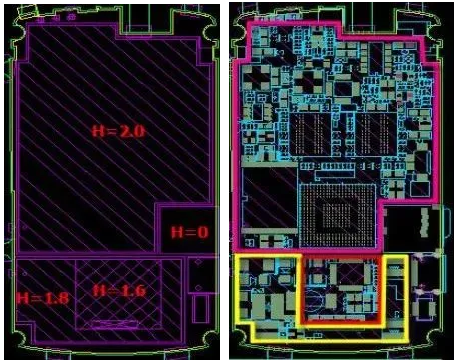

2、布局時要注意結構中的限高要求。

PCB設計布局秘籍

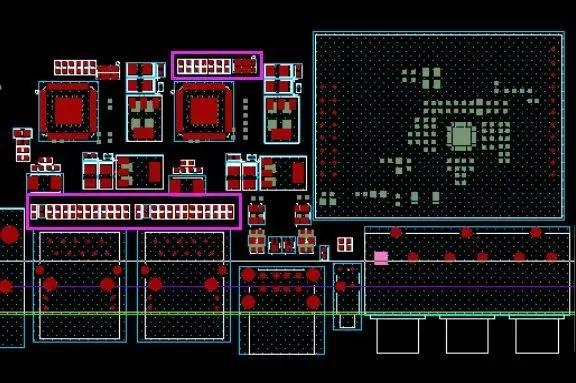

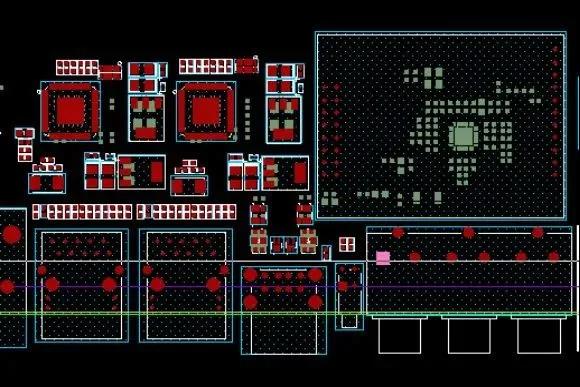

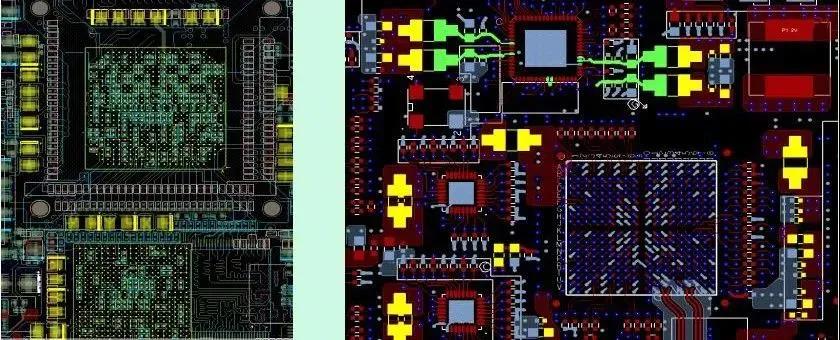

3、 如果要布局美觀,一般按元件外框或者中線坐標來定位(居中對齊)。

PCB設計布局秘籍

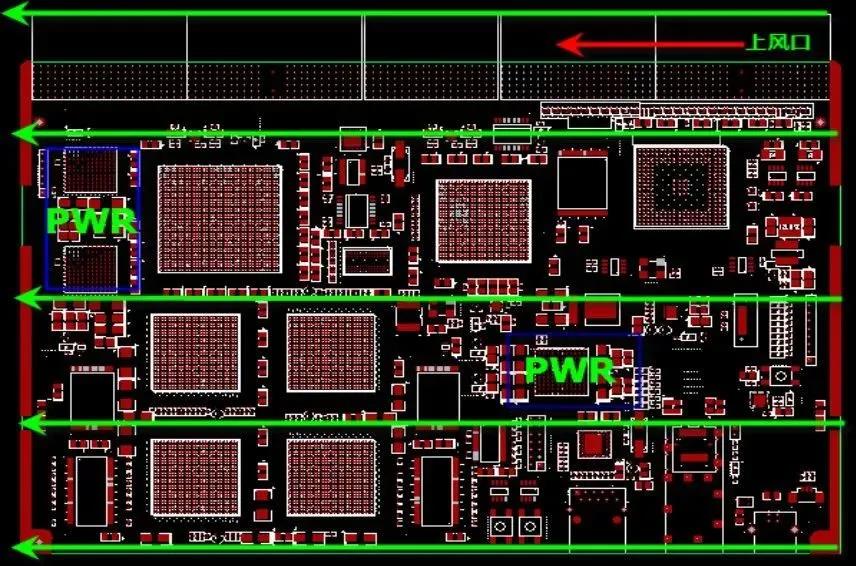

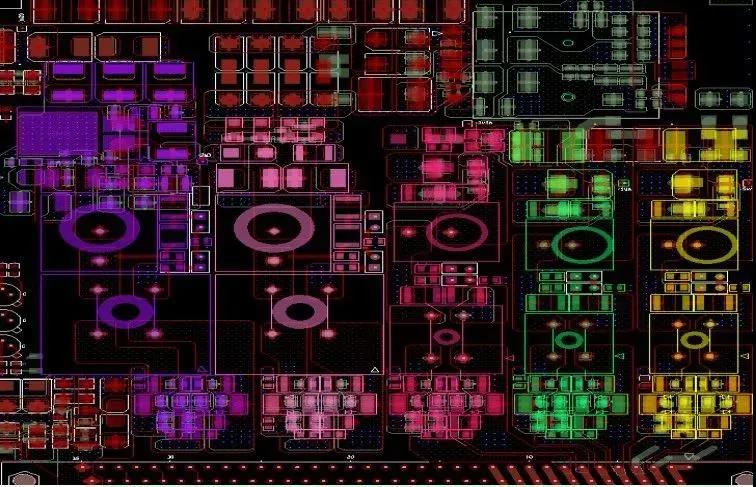

4、 整體布局要考慮散熱。

PCB設計布局秘籍

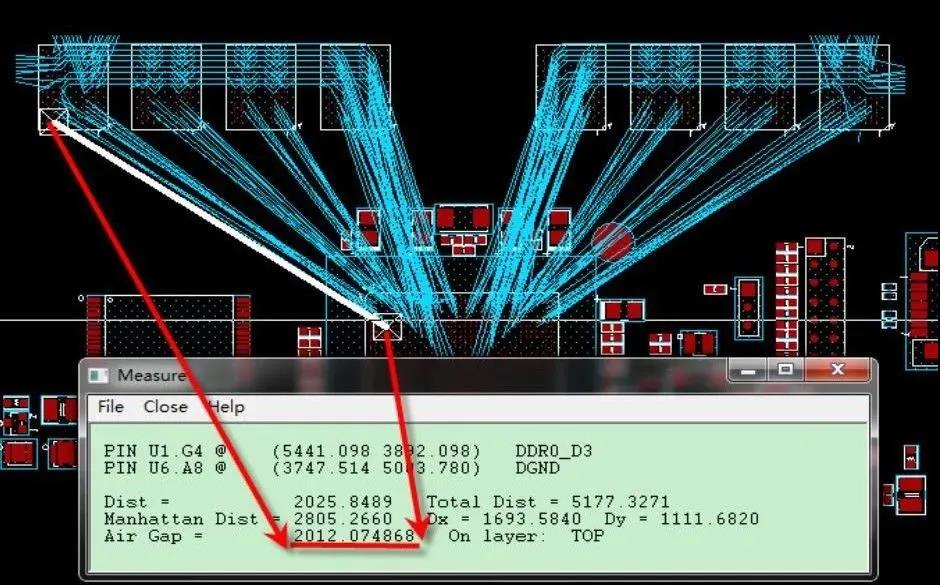

5、 布局的時候需要考慮好布線通道評估、考慮好等長需要的空間。

PCB設計布局秘籍

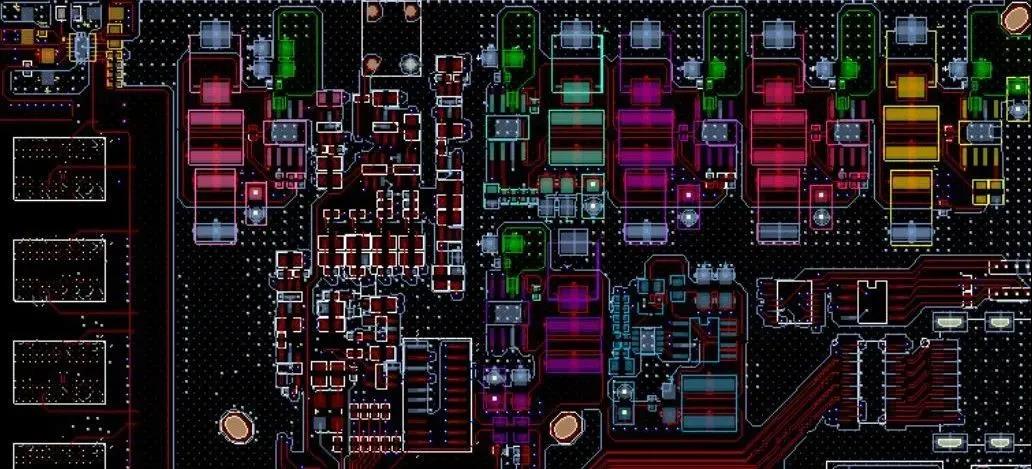

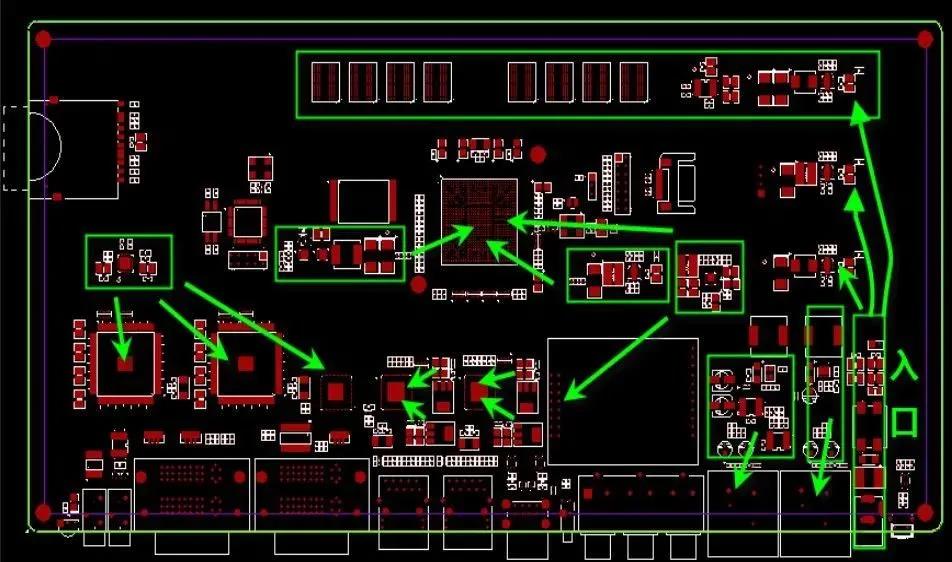

6、 布局時需要考慮好電源流向,評估好電源通道。

PCB設計布局秘籍

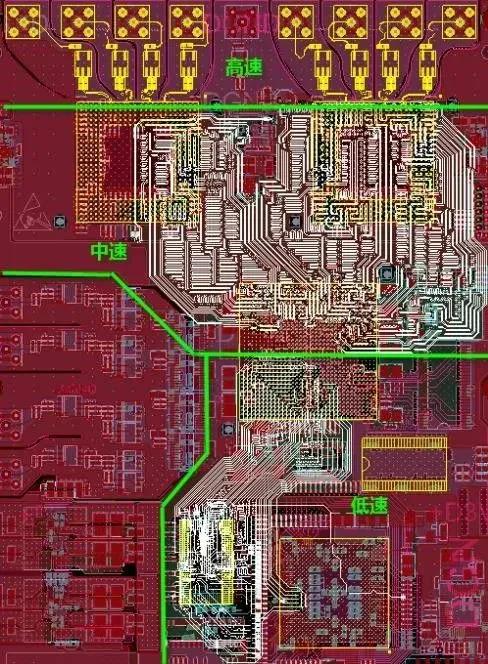

7、 高速、中速、低速電路要分開。

PCB設計布局秘籍

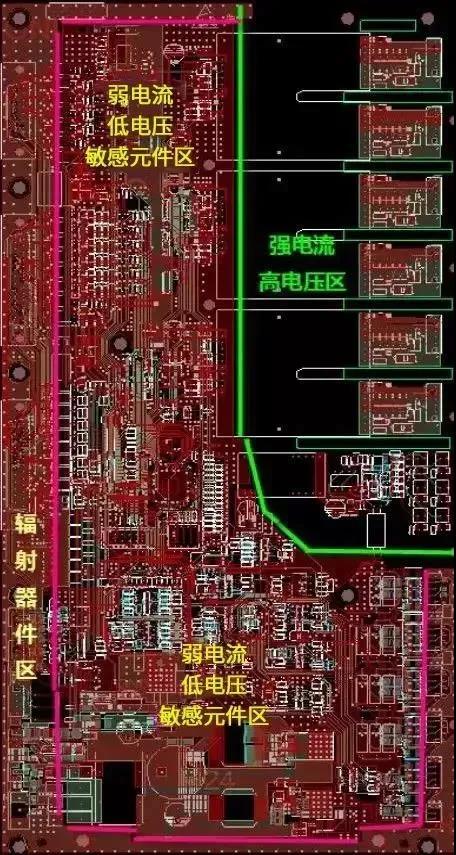

8、強電流、高電壓、強輻射元器件遠離弱電流、低電壓、敏感元器件。

PCB設計布局秘籍

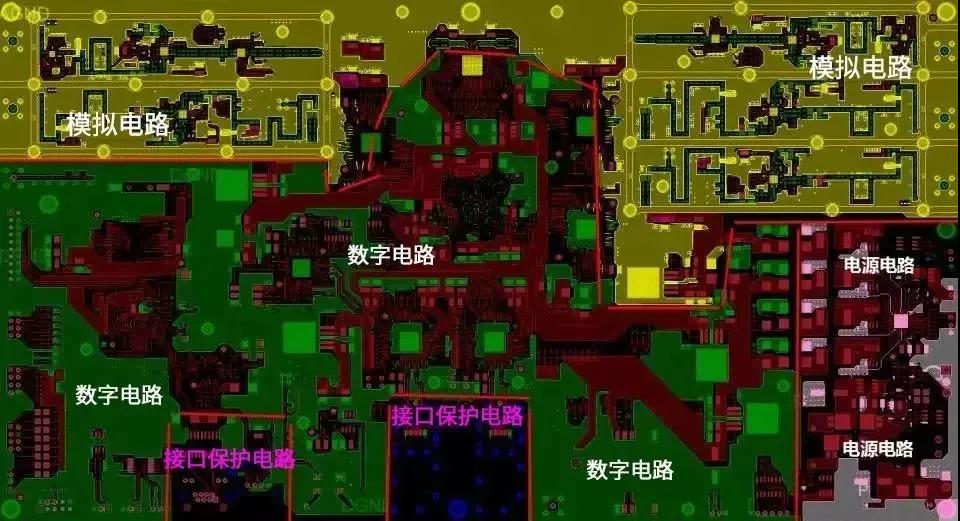

9、 模擬、數字、電源、保護電路要分開。

PCB設計布局秘籍

10、 接口保護器件應盡量靠近接口放置。

PCB設計布局秘籍

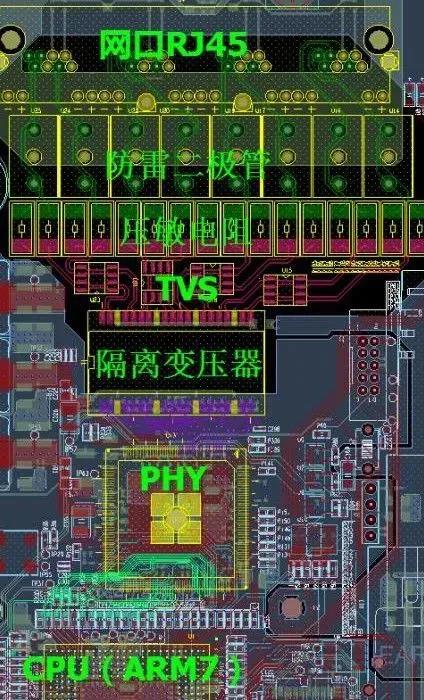

11、 接口保護器件擺放順序要求:(1)一般電源防雷保護器件的順序是:壓敏電阻、保險絲、抑制二極管、EMI濾波器、電感或者共模電感,對于原理圖 缺失上面任意器件順延布局;(2)一般對接口信號的保護器件的順序是:ESD(TVS管)、隔離變壓器、共模電感、電容、電阻,對于原理圖缺失上面任意器件順延布局;嚴格按照原理圖的順序(要有判斷原理圖是否正確的能力)進行“一字型”布局。

PCB設計布局秘籍

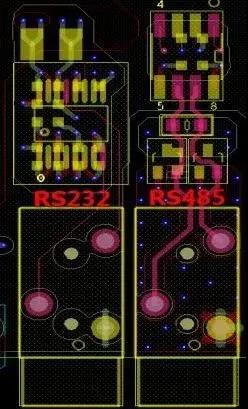

12、電平變換芯片(如RS232)靠近連接器(如串口)放置。

PCB設計布局秘籍

13、 易受ESD干擾的器件,如NMOS、 CMOS器件等,盡量遠離易受ESD干擾的區域(如單板的邊緣區域)。

PCB設計布局秘籍

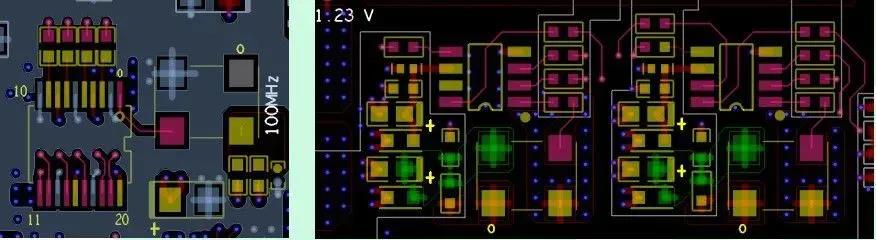

14、 時鐘器件布局:(1)晶體、晶振和時鐘分配器與相關的IC器件要盡量靠近;(2)時鐘電路的濾波器(盡量采用“∏”型濾波)要靠近時鐘 電路的電源輸入管腳;(3)晶振和時鐘分配器的輸出是否串接一個22歐姆的電阻;(4)時鐘分配器沒用的輸出管腳是否通過電阻接地;(5)晶體、晶振和時鐘分配器的布局要注意遠離大功率的元器件、散熱器等發熱的器件;(6)晶振距離板邊和接口器件是否大于1inch。

PCB設計布局秘籍

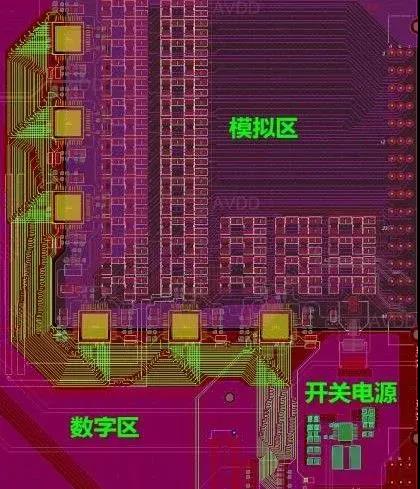

15、開關電源是否遠離AD\DA轉換器、模擬器件、敏感器件、時鐘器件。

PCB設計布局秘籍

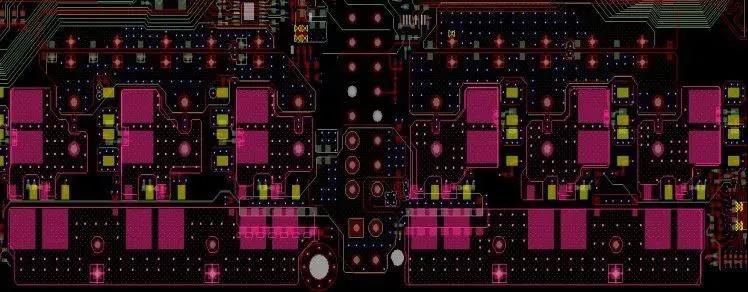

16、開關電源布局要緊湊,輸入\輸出要分開, 嚴格按照原理圖的要求進行布局,不要將開關電源的電容隨意放置。

PCB設計布局秘籍

17、 電容和濾波器件 :(1)電容務必要靠近電源管腳放置,而且容值越小的電容要越靠近電源管腳;(2)EMI濾波器要靠近芯片電源的輸入口;(3)原則上每個電源管腳一個0.1uF的小電容、一個集成電路一個或多個10uF大電容,可以根據具體情況進行增減。

PCB設計布局秘籍

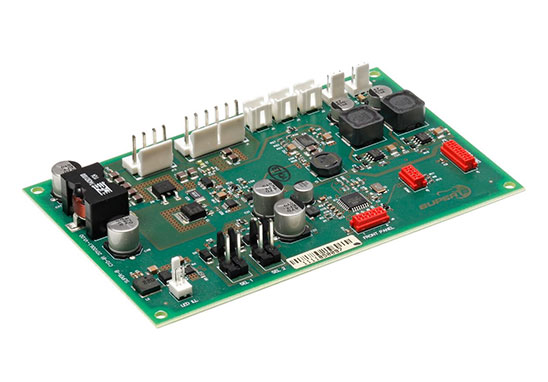

深圳宏力捷電子PCB設計能力
最高信號設計速率:10Gbps CML差分信號;
最高PCB設計層數:40層;
最小線寬:2.4mil;
最小線間距:2.4mil;
最小BGA PIN 間距:0.4mm;
最小機械孔直徑:6mil;
最小激光鉆孔直徑:4mil;
最大PIN數目:;63000+
最大元件數目:3600;
最多BGA數目:48+。

PCB設計布局秘籍

PCB設計服務流程
1. 客戶提供原理圖咨詢PCB設計;
2. 根據原理圖以及客戶設計要求評估報價;
3. 客戶確認報價,簽訂合同,預付項目定金;
4. 收到預付款,安排工程師設計;
5. 設計完成后,提供文件截圖給客戶確認;
6. 客戶確認OK,結清余款,提供PCB設計資料。
