說到高頻電路布線，PCB工程師比較頭疼的是高頻信號的串?dāng)_問題。深圳宏力捷電子是一家專業從事電子產品電路板設計（layout布線設計）的PCB設計公司，接下來為大家介紹如何減少高頻PCB電路布線串?dāng)_問題。

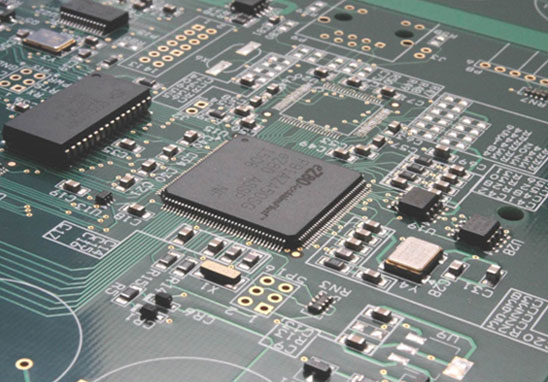

減少高頻PCB電路布線串?dāng)_問題的方法
由于高頻信號是以電磁波的形式沿著傳輸線傳輸?shù)?，信號線會起到天線的作用，電磁場的能量會在傳輸線的周圍發射，信號之間由于電磁場的相互耦合而產生不期望的噪聲信號稱為串?dāng)_。為了減少高頻信號的串?dāng)_，在PCB設計布線的時候要求盡可能的做到：
1、在布線空間允許條件下，在串?dāng)_較嚴重的兩條線之間插入一條地線或地平面，可以起到隔離的作用而減少串?dāng)_。
2、當信號線周圍的空間存在電磁場時，若無法避免平行分布，可在平行信號線的反面布置大面積“地”來大幅減少干擾。
3、在布線空間許可下，加大相鄰信號線間距，減小信號線的平行長度，時鐘線盡量與關鍵信號線垂直。
4、如果同一層內的平行走線幾乎無法避免，在相鄰兩個層，走線方向務必為相互垂直。
5、在PCB設計中，時鐘線宜用地線包圍起來并多打地線孔來減少分布電容，從而減少串?dāng)_。
6、高頻信號時鐘盡量使用低電壓差分時鐘信號并包地方式。
7、閑置不用的輸入端不要懸空，而是將其接地或接電源，因為懸空的線有可能等效于發射天線，接地就能抑制發射。
深圳宏力捷PCB設計能力
最高信號設計速率：10Gbps CML差分信號；
最高PCB設計層數：40層；
最小線寬：2.4mil；
最小線間距：2.4mil；
最小BGA PIN 間距：0.4mm；
最小機械孔直徑：6mil；
最小激光鉆孔直徑：4mil；
最大PIN數目：；63000+
最大元件數目：3600；
最多BGA數目：48+。
PCB設計服務流程
1. 客戶提供原理圖咨詢PCB設計；
2. 根據原理圖以及客戶設計要求評估報價；
3. 客戶確認報價，簽訂合同，預付項目定金；
4. 收到預付款，安排工程師設計；
5. 設計完成后，提供文件截圖給客戶確認；
6. 客戶確認OK，結清余款，提供PCB設計資料。
