PCB設計布局也有很大的學問蘊含其中，目前，在PCB設計中常見的原則有五個，分別是元件排列規則、按照信號走向布局原則、防止電磁干擾原則、抑制熱干擾原則以及可調元件的布局原則。我們今天就先來介紹一下PCB設計元件排列規則。
PCB設計元件排列規則
1. 在通常條件下,所有的元件均應布置在印制電路的同一面上，只有在頂層元件過密時，才能將一些高度有限并且發熱量小的器件，如貼片電阻、貼片電容、貼IC等放在底層。

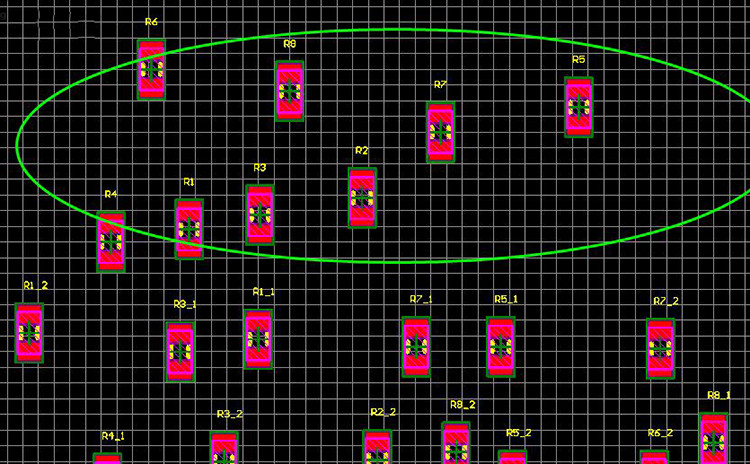

2. 在保證電氣性能的前提下，元件應放置在柵格上且相互平行或垂直排列，以求整齊、美觀，一般情況下不允許元件重疊；元件排列要緊湊，輸入和輸出元件盡量遠離。
3. 某元器件或?qū)Ь€之間可能存在較高的電位差，應加大它們的距離，以免因放電、擊穿而引起意外短路。
4. 帶高電壓的元件應盡量布置在調試時手不易觸及的地方。
5. 位于板邊緣的元件，離板邊緣至少有2個板厚的距離。
6. 元件在整個板面上應分布均勻、疏密一致。
這就是在PCB設計布局上的元件排列規則，由此可以清晰地看出來，PCB板上的元器件排列也并不是隨心所欲的，在許多展會看到的，各種形狀的PCB板都是經過技術人員專門調整的，否則會導致電路板無法運作的情況。因此，大家在設計PCB線路的時候一定要格外仔細認真，切不可一味追求新穎獨特哦。
PCB設計能力
最高信號設計速率：10Gbps CML差分信號；
最高PCB設計層數：40層；
最小線寬：2.4mil；
最小線間距：2.4mil；
最小BGA PIN 間距：0.4mm；
最小機械孔直徑：6mil；
最小激光鉆孔直徑：4mil；
最大PIN數目：；63000+
最大元件數目：3600；
最多BGA數目：48+。
PCB設計服務流程
1. 客戶提供原理圖咨詢PCB設計；
2. 根據原理圖以及客戶設計要求評估報價；
3. 客戶確認報價，簽訂合同，預付項目定金；
4. 收到預付款，安排工程師設計；
5. 設計完成后，提供文件截圖給客戶確認；
6. 客戶確認OK，結清余款，提供PCB設計資料。
