PCBA大講堂:電路板元器件的檢測技巧

發布時間 :2021-08-06 17:18 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
電子設備的核心是電路板,而電路板則是由各種類型的電子元器件焊接組裝而成,如果設備發生故障或者出現短路,緣由大部分會出現在電子元器件失效或者損壞引起的。接下來深圳PCBA廠家-深圳宏力捷電子就給大家介紹下電路板元器件的檢測技巧,供大家參考。

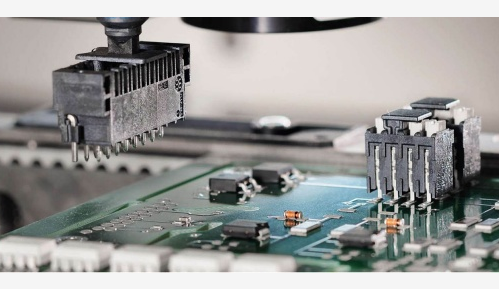

電路板元器件的檢測技巧

電路板元器件的檢測技巧
1.測整流電橋各腳的極性
      萬用表置R×1k擋,黑表筆接橋堆的任意引腳,紅表筆先后測其余三只腳,如果讀數均為無窮大,則黑表筆所接為橋堆的輸出正極,如果讀數為4~10kΩ,則黑表筆所接引腳為橋堆的輸出負極,其余的兩引腳為橋堆的交流輸入端。

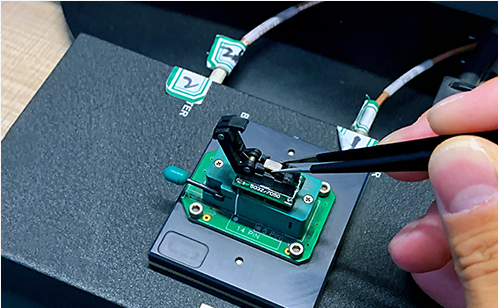

2.判斷晶振的好壞
      先用萬用表(R×10k擋)測晶振兩端的電阻值,若電阻值為無窮大,說明晶振無短路或漏電;再將試電筆插入市電插孔內,用手指捏住晶振的任一引腳,將另一引腳碰觸試電筆頂端的金屬部分,若試電筆氖泡發紅,說明晶振是好的;若氖泡不亮,則說明晶振損壞。

判斷晶振好壞

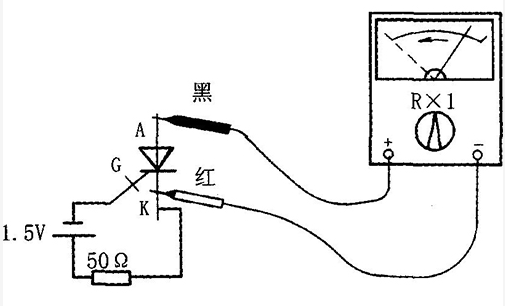

3.單向晶閘管檢測
      可用萬用表的R×1k或R×100擋測量任意兩極之問的正、反向電阻,如果找到一對極的電阻為低阻值(100Ω~lkΩ),則此時黑表筆所接的為控制極,紅表筆所接為陰極,另一個極為陽極。晶閘管共有3個PN結,我們可以通過測量PN結正、反向電阻的大小來判別它的好壞。測量控制極(G)與陰極[C)之間的電阻時,如果正、反向電阻均為零或無窮大,表明控制極短路或斷路;測量控制極(G)與陽極(A)之間的電阻時,正、反向電阻讀數均應很大;測量陽極(A)與陰極(C)之間的電阻時,正、反向電阻都應很大。

單向晶閘管檢測

4.雙向晶閘管的極性識別
      雙向晶閘管有主電極1、主電極2和控制極,如果用萬用表R×1k擋測量兩個主電極之間的電阻,讀數應近似無窮大,而控制極與任一個主電極之間的正、反向電阻讀數只有幾十歐。根據這一特性,我們很容易通過測量電極之間電阻大小,識別出雙向晶閘管的控制極。而當黑表筆接主電極1。紅表筆接控制極時所測得的正向電阻總是要比反向電阻小一些,據此我們也很容易通過測量電阻大小來識別主電極1和主電極2。

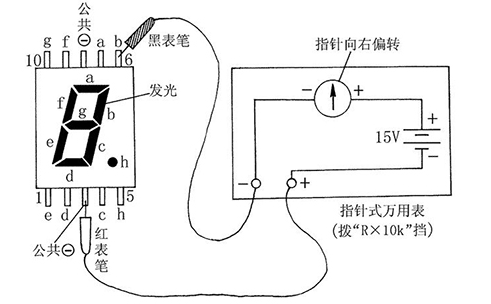

5.檢查發光數碼管的好壞
      先將萬用表置R×10k或R×l00k擋,然后將紅表筆與數碼管(以共陰數碼管為例)的“地”引出端相連,黑表筆依次接數碼管其他引出端,七段均應分別發光,否則說明數碼管損壞。

檢查發光數碼管的好壞
