PCB設計差分布線要求及操作技巧

發布時間 :2022-02-25 17:26 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
高速串行總線的普及,使得PCB板上差分信號越來越多,那么,PCB設計如何進行差分布線呢?接下來專業PCB設計公司-深圳宏力捷電子為大家介紹下。

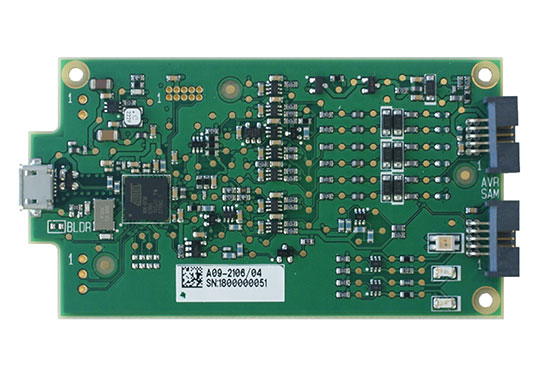

PCB設計差分布線


PCB設計差分布線要求

各類差分線的阻抗要求不同,根據PCB設計要求,通過阻抗計算軟件計算出差分阻抗和對應的線寬間距,并設置到約束管理器。 差分線通過互相耦合來減少共模干擾,在條件許可的情況下盡可能平行布線,兩根線中間不能有過孔或其他信號。為減少損耗,高速差分線換層時可以在換層孔的附近添加地過孔。


PCB設計差分布線操作技巧

1、激活布線的指令,選擇Route→connect命令,再選中已經定義好的差分信號線,此時已經定義好的差分線會同時被拉出。
2、支持單線的走線模式,當局部布線需要用單線走線模式時,在布線命令狀態下單擊鼠標右鍵,在彈出的快捷菜單中選擇
Single Trace Mode命令模式。
3、在布局小空間的位置差分布線時,可以切換至Neck Mode模式,同樣是在布線指令狀態下單擊鼠標右鍵,在彈出的快捷菜單中選擇Neck Mode命令。
4、根據布線需求選擇合適的差分過孔模式。在布線指令狀態下單擊鼠標右鍵,在彈出的快捷菜單中選擇Via Pattern命令。

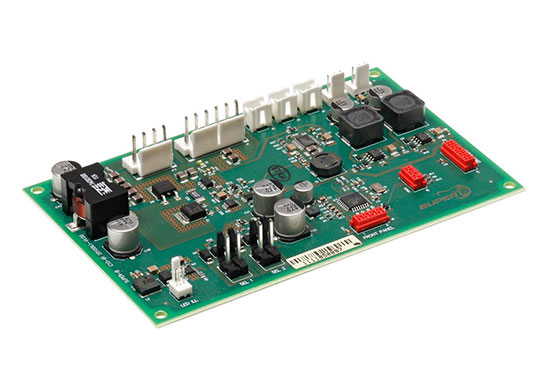

PCB設計差分布線

深圳宏力捷設計能力

最高信號設計速率:10Gbps CML差分信號;
最高PCB設計層數:40層;
最小線寬:2.4mil;
最小線間距:2.4mil;
最小BGA PIN 間距:0.4mm;
最小機械孔直徑:6mil;
最小激光鉆孔直徑:4mil;
最大PIN數目:;63000+
最大元件數目:3600;
最多BGA數目:48+。

PCB設計差分布線


PCB設計服務流程

1. 客戶提供原理圖咨詢PCB設計;
2. 根據原理圖以及客戶設計要求評估報價;
3. 客戶確認報價,簽訂合同,預付項目定金;
4. 收到預付款,安排工程師設計;
5. 設計完成后,提供文件截圖給客戶確認;
6. 客戶確認OK,結清余款,提供PCB設計資料。
