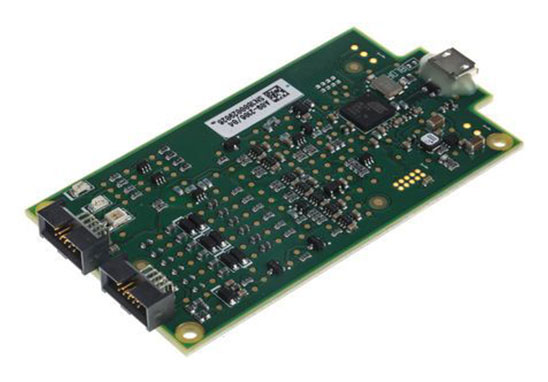

當提到PCBA上的電子電路時，經常使用的術語是雜散電容。PCB上的導體、無源器件的預制電路板、PCBA、有安裝元器件的板之間以及元器件封裝（尤其是IC）中的SMD組件套件之間可能存在雜散電容。雜散電容是電子電路和電路板固有的物理屬性之一。那么如何減少PCB雜散電容的影響呢？今天深圳PCB設計公司-宏力捷電子就為大家解答一下吧！
減少PCB雜散電容的PCB設計方法
1、移除內層接地層
PCB設計由于接地層會由于鄰近而增加與相鄰導體的電容，因此刪除內層接地層以增加距離會有所幫助，這將使電容效應最小化。這必須與最小化接地平面與信號平面相鄰時獲得的EMI的好處進行權衡。
2、使用法拉第盾
法拉第屏蔽是放置在兩條跡線之間，PCB設計以最小化它們之間的電容效應的接地跡線或平面，并且像其他屏蔽結構一樣，它可以有效地減小雜散電容。
3、增加相鄰跡線之間的空間
另一種有效的緩解技術是PCB設計增加相鄰跡線之間的間距。隨著電容隨著距離的增加而減小，這是可以應用的非常好的方法。
4、盡量減少使用過孔
通孔是使緊湊，復雜的PCB成為可能的關鍵要素。但是，過度使用可能會增加寄生電容問題。例如雜散電容。通過PCB設計消除在沒有連接的層上的過孔周圍的環形環并最大程度地減少來自組件的過孔數量，可以減少這種PTH耦合。如BGA。
深圳宏力捷電子電路板設計能力：
最高信號設計速率：10Gbps CML差分信號；
最高PCB設計層數：40層；
最小線寬：2.4mil；
最小線間距：2.4mil；
最小BGA PIN 間距：0.4mm；
最小機械孔直徑：6mil；
最小激光鉆孔直徑：4mil；
最大PIN數目：；63000+
最大元件數目：3600；
最多BGA數目：48+。
為什么選擇深圳宏力捷？
1. 實力保障

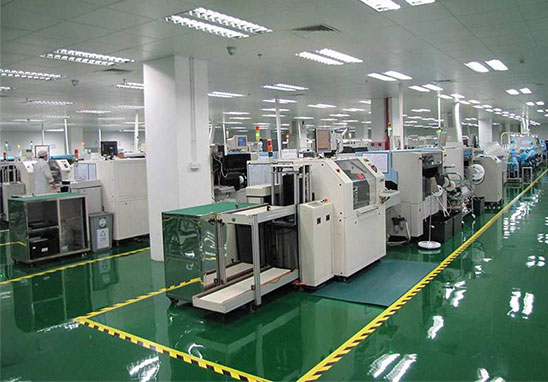

? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性價比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
