PCB設計降低高頻信號串?dāng)_的布線措施

發布時間 :2022-06-28 17:33 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB設計高頻電路布線應注意信號線引入的近平行信號線“串?dāng)_”,串?dāng)_是指信號線之間沒有直接連接的耦合現象。PCB板層的參數、信號線間距、驅動端和接收端的電氣特性和信號線端接方式對串?dāng)_有一定影響。接下來深圳PCB設計公司-宏力捷電子為大家介紹PCB設計降低高頻信號串?dāng)_的布線措施。

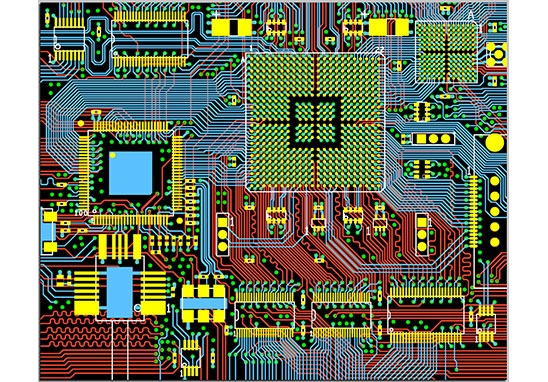

PCB設計降低高頻信號串?dāng)_的布線措施

PCB設計降低高頻信號串?dāng)_的布線措施
1. 在兩條串?dāng)_較嚴重的線之間插入地線或地平面,可以起到隔離作用,減少串?dāng)_;
2. 如果不能避免平行分布,可平行信號線反面布置大面積“地”大大減少干擾;
3. 在允許布線空間的前提下,可以增加相鄰信號線之間的間距,減少信號線的平行長度;
4. 如果同一層中的平行走線是不可避免的,那么在相鄰的兩層中,走線的方向是垂直的;
5. 時鐘線用地線包圍,多打地線孔,減少電容分布,減少串?dāng)_;
6. 對于高頻信號時鐘,盡量使用低壓差分鐘信號并包裹;
7. 不要懸掛閑置的輸入端,而是將其接地或連接到電源。

PCB設計打樣

深圳宏力捷PCB設計能力:
最高信號設計速率:10Gbps CML差分信號;
最高PCB設計層數:40層;
最小線寬:2.4mil;
最小線間距:2.4mil;
最小BGA PIN 間距:0.4mm;
最小機械孔直徑:6mil;
最小激光鉆孔直徑:4mil;
最大PIN數目:;63000+
最大元件數目:3600;
最多BGA數目:48+。

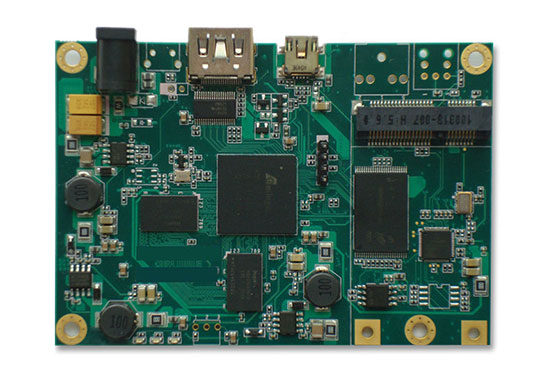

PCB設計加工

PCB設計服務流程
1. 客戶提供原理圖咨詢PCB設計;
2. 根據原理圖以及客戶設計要求評估報價;
3. 客戶確認報價,簽訂合同,預付項目定金;
4. 收到預付款,安排工程師設計;
5. 設計完成后,提供文件截圖給客戶確認;
6. 客戶確認OK,結清余款,提供PCB設計資料。
