PCB設計的八個常見技術問題

發布時間 :2022-07-06 17:48 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB設計技術很復雜,涉及方方面面的問題很多,要做好PCB設計需要經驗的積累,深圳宏力捷專業從事PCB設計二十余年,接下來為大家分享PCB設計的八個常見技術問題。

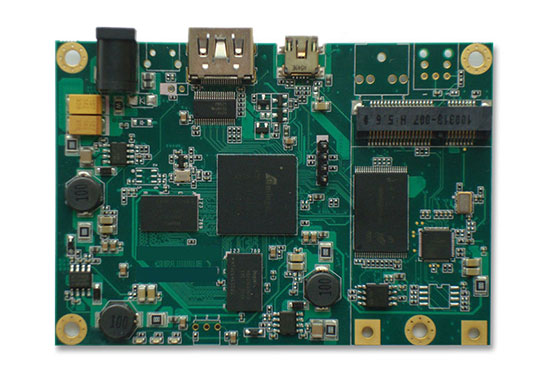

PCB設計的八個常見技術問題

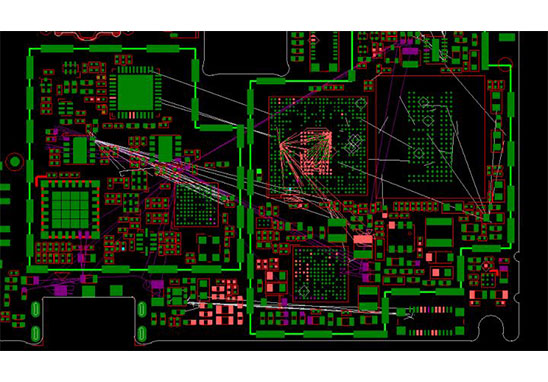

PCB設計的八個常見技術問題

1、設計一個含有DSP,PLD的系統,該從那些方面考慮ESD?
答:就一般系統來講,主要考慮人體直接接觸的部分,在電路上以及機構上進行適當?shù)谋Wo(hù)。至于ESD會對系統造成多大的影響,還要依不同情況而定。

2、在EMC測試中發現時鐘信號的諧波超標十分嚴重,只是在電源引腳上連接去耦電容。在設計中需要注意哪些方面以抑止電磁輻射呢?
答:EMC的三要素為輻射源、傳播途徑和受害體;傳播途徑分為空間輻射傳播和電纜傳導。所以要抑制諧波,首先看看它傳播的途徑。電源去耦是解決傳導方式傳播,此外,必要的匹配和屏蔽也是需要的。

3、采用4層板設計的產品中,為什么有些是表面鋪地的,有些不是?
答:鋪地的作用:1,屏蔽;2,散熱;3,加固;4,工藝加工需要。不管幾層板鋪地,首先要看它的主要原因。這里我們主要討論高速問題。表面鋪地對EMC有好處,但是鋪銅要盡量完整,避免出現孤島。

4、頻率30M以上板材,布線時使用自動布線還是手動布線?
答:自動或手動布線要看軟件布線功能的支持,有些布線手工可能會優于自動布線,但有些布線,例如查分布線,總線時延補償布線,自動布線的效果和效率會遠高于手工布線。

5、在設計中,通常將地線又分為保護地和信號地;電源地又分為數字地和模擬地,為什么要對地線進行劃分?
答:劃分地的目的主要是出于EMC的考慮,擔心數字部分電源和地上的噪聲會對其他信號,特別是模擬信號通過傳導途徑有干擾。無論怎樣分,最終的大地只有一個。

6、在布時鐘時,有必要兩邊加地線屏蔽嗎?
答:是否加屏蔽地線要根據板上的串?dāng)_/EMI情況來決定,如果對屏蔽地線的處理不好,有可能反而會使情況更糟。

7、布不同頻率的時鐘線有什么相應的對策?
答:對時鐘線的布線,最好是進行信號完整性分析,制定相應的布線規則,并根據這些規則來進行布線。

8、單層板手工布線時,跳線要如何表示?
答:跳線是設計中特別的器件,只有兩個焊盤,距離可以定長的,也可以是可變長度的。手工布線時可根據需要添加。板上會有直連線表示,料單中也會出現。
