PCB設計放電齒的作用

發布時間 :2023-01-03 17:40 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
什么是放電齒?
放電齒,也叫放電間隙或者火花間隙。放電齒是一對指向彼此相對的銳角的三角形,是由在PCB設計布線過程中使用銅箔層做出來的。這些三角形需設置在PCB板元器件的另一層放置,不能被綠油等蓋住。

PCB設計放電齒的作用

PCB設計放電齒的作用
在浪涌測試或者ESD測試時,共模電感兩端將產生高壓,出現飛弧。若與周圍器件間距較近,可能使周圍器件損壞。因此可在其上并聯一個放電管抑制它電壓。如氣體放電管,并聯在共模電感兩端,它能夠從而起到滅弧的效果。

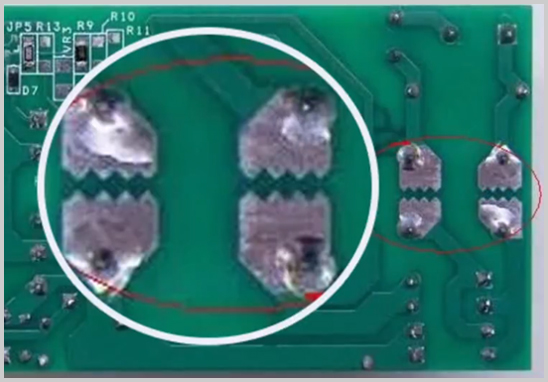

‍氣體放電管抑制效果很好,但是在成本相對較高,很多情況下我們會在PCB設計時,在共模電感兩端放置放電齒,使得共模電感可以通過放電齒尖端放電,可以減少甚至可避免通過其他路徑放電,能夠保護周圍和后級器件。

這種放電齒是通過空氣形式來放電,因此設計時候要注意與共模電感不同面,雖然能夠起到一定的效果,但是對于經常與浪涌電流電壓、ESD發生的場合中,若是使用這種放電齒就會容易產生積碳,時間久了就造成短路,就會違背當初設計的初衷。

PCB設計放電齒的作用

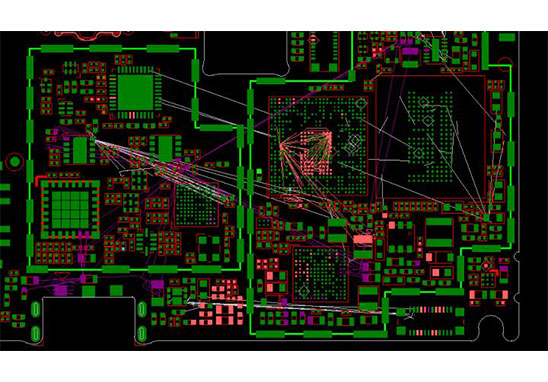

深圳宏力捷PCB設計能力
最高信號設計速率:10Gbps CML差分信號;
最高PCB設計層數:40層;
最小線寬:2.4mil;
最小線間距:2.4mil;
最小BGA PIN 間距:0.4mm;
最小機械孔直徑:6mil;
最小激光鉆孔直徑:4mil;
最大PIN數目:;63000+
最大元件數目:3600;
最多BGA數目:48+。

深圳宏力捷電子是一家專業從事電子產品電路板設計(layout布線設計)的PCB設計公司,主要承接多層、高密度的PCB設計畫板及電路板設計打樣業務。擁有平均超過10年工作經驗的PCB設計團隊,能熟練運用市場主流PCB設計軟件,專業高效溝通保證PCB設計進度,助您早一步搶占市場先機!
