DC-DC電路PCB設計注意要點

發布時間 :2023-02-15 17:11 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
DC-DC電路的PCB設計比LDO會復雜很多,噪聲也更大,布局和layout要求更高,layout的好壞直接影響DC-DC的性能,所以了解DC-DC的layout至關重要。

一、Bad layout
- EMI,DC-DC的SW管腳上面會有較高的dv/dt, 比較高的dv/dt會引起比較大的EMI干擾;
- 地線噪聲,地走線不好,會在地線上面會產生比較大的開關噪聲,而這些噪聲會影響到其它部分的電路;
- 布線上產生電壓降,走線太長,會使走線上產生壓降,而降低整個DC-DC的效率;

二、一般原則
- 開關大電流回路盡量短;
- 信號地和大電流地(功率地)單獨走線,并在芯片GND處單點連接;

1. 開關回路短

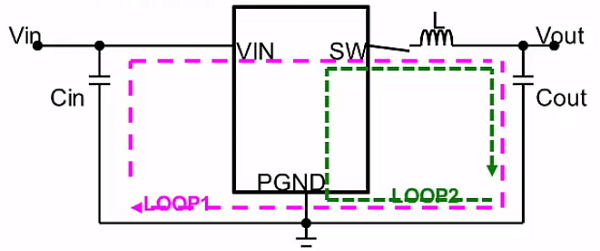

下圖中紅色LOOP1為DC-DC高邊管導通,低邊管關閉時的電流流向;綠色LOOP2的為高邊管關閉,低邊管開啟時的電流流向;

為使這兩個回路盡量小,引入更少的干擾,需要遵從如下幾點原則:
- 電感盡量靠近SW管腳;
- 輸入電容盡量靠近VIN管腳;
- 輸入輸出電容的地盡量靠近PGND腳;
- 使用鋪銅的方式走線;
DC-DC的PCB設計

為什么要這么做?
- 走線過細過長會增大阻抗,大電流在此大阻抗上會產生比較高的紋波電壓;
- 走線過細過長會增大寄生電感,此電感上耦合開關噪聲,影響DC-DC穩定性,造成EMI問題;
- 寄生電容和阻抗會增大開關損耗和導通損耗,影響DC-DC效率;

2. 單點接地

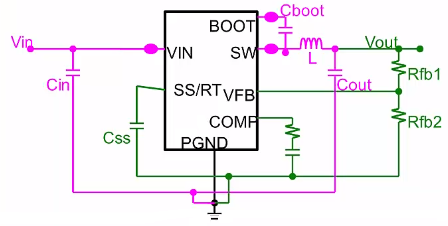

單點接地,指的是信號地和功率地進行單點接地,功率地上會有比較大的開關噪聲,所以需要盡量避免對敏感小信號造成干擾,如FB反饋管腳。

- 大電流地:L,Cin,Cout,Cboot連接到大電流地的網絡;
- 小電流地:Css,Rfb1,Rfb2單獨連接到信號地的網絡;

TI的一個開發板的layout

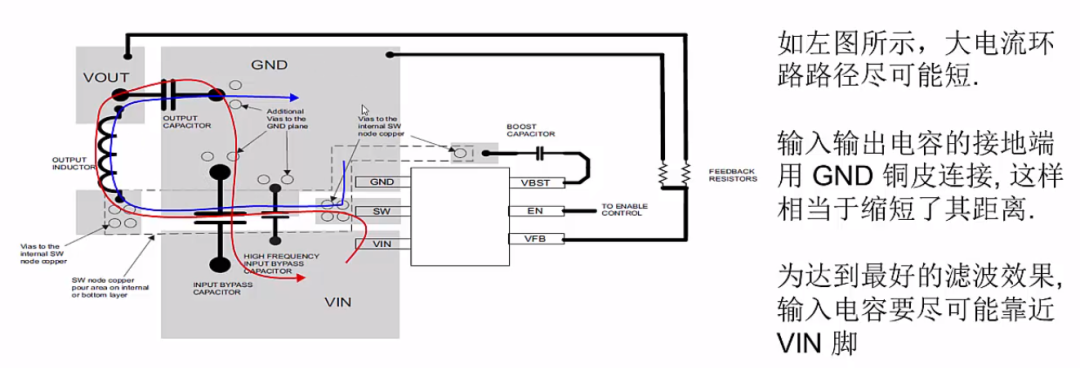

下圖是TI的一個開發板的layout,紅色為上管開時的電流路徑,藍色為下管開時的電流路徑;如下的layout有如下比較好的優點:
- 輸入輸出電容的GND用銅皮進行連接,擺件時,兩者的地盡量放一起;
- DC-DC Ton和Toff時的電流路徑都很短;
- 右邊小信號是單點接地,距離比較遠,免受左邊大電流開關噪聲的影響;

TI某開發板的DC-DC PCB layout
TI某開發板的DC-DC PCB layout

三、實例
如下給出一個典型DC-DC BUCK電路的layout,SPEC中給出如下幾點:
輸入電容,高邊MOS管,和續流二極管形成的開關回路盡可能小和短;
輸入電容盡可能靠近Vin Pin腳;
確保所有反饋連接短而直接,反饋電阻和補償元件盡可能靠近芯片;
SW遠離敏感信號,如FB;
將VIN、SW,特別是GND分別連接到一個大的銅區,以冷卻芯片,提高熱性能和長期可靠性;

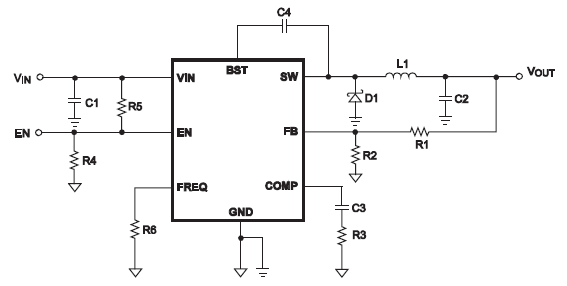

DC-DC BUCK典型電路
DC-DC BUCK典型電路

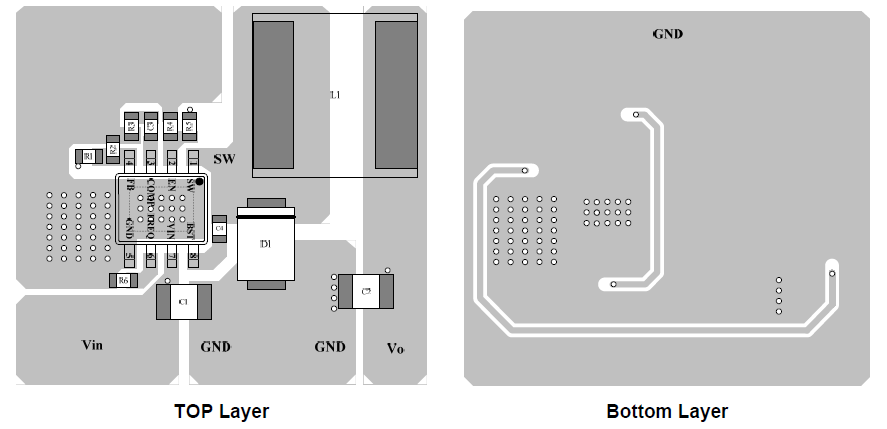

layout指導
layout指導

四、總結
DC-DC電路的layout至關重要,直接影響到DC-DC的工作穩定性和性能,一般DC-DC芯片的SPEC都會給出layout指導,可參考進行設計。
