PCB設計如何處理信號跨分割線?

發布時間 :2023-02-21 17:18 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB設計過程中,電源平面的分割或者是地平面的分割,會導致平面的不完整,這樣信號走線的時候,它的參考平面就會出現從一個電源面跨接到另一個電源面,這種現象我們就叫做信號跨分割。

跨分割現象示意圖
跨分割現象示意圖

跨分割,對于低速信號可能沒有什么關系,但是在高速數字信號系統中,高速信號是以參考平面作為返回路徑,就是回流路徑。當參考平面不完整的時候,會出現如下不良影響:
1. 會導致走線的的阻抗不連續;
2. 容易使信號之間發生串?dāng)_;
3. 會引發信號之間的反射;
4. 增大電流的環路面積、加大環路電感,使輸出的波形容易振蕩;
5. 增加向空間的輻射干擾,同時容易受到空間磁場的影響;
6. 加大與板上的其它電路產生磁場耦合的可能性;
7. 環路電感上的高頻壓降構成共模輻射源,并通過外接電纜產生共模輻射。

因此,PCB布線要盡可能靠近一個平面,并避免跨分割。若必須跨分割或者無法靠近電源地平面,這些情況僅允許在低速信號線中存在。

PCB設計中跨分割的處理
如果在PCB設計中不可避免的出現了跨分割,又該如何處理呢?這種情況下,需要對分割進行縫補,為信號提供較短的回流通路,常見的處理方式有添加縫補電容和跨線橋接。
1、縫補電容(Stiching Capacitor)
通常在信號跨分割處擺放一個0402或者0603封裝的瓷片電容,電容的容值在0.01uF或者是0.1 uF,如果空間允許,可以多添加幾個這樣的電容。

同時盡量保證信號線在縫補電容 200mil 范圍內,距離越小越好;而電容兩端的網絡分別對應信號穿過的參考平面的網絡。

2、跨線橋接

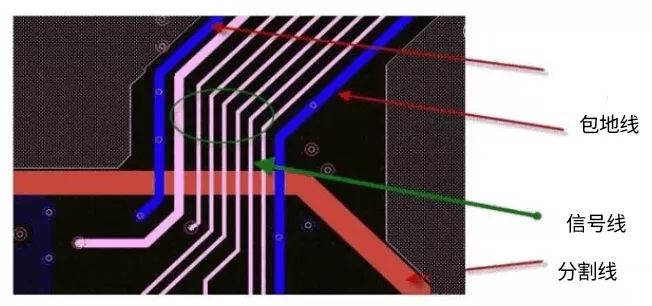

常見的就是在信號層對跨分割的信號“包地處理”,也可能包的是其他網絡的信號線,這個個“包地”線盡量粗。

3、多層布線
高速信號布線電路往往集成度較高,布線密度大,采用多層板既是布線所必須的,也是降低干擾的有效手段。
合理選擇層數能大幅度降低印板尺寸,能充分利用中間層來設置屏蔽,能更好地實現就近接地,能有效地降低寄生電感,能有效縮短信號的傳輸長度,能大幅度地降低信號間的交叉干擾等。

4、引線彎折越少越好
高速電路器件管腳間的引線彎折越少越好。
高速信號布線電路布線的引線   采用全直線,需要轉折,可用45°折線或圓弧轉折,這種要求在低頻電路中僅僅用于提高鋼箔的固著強度。
而在高速電路中,滿足這一要求卻可以減少高速信號對外的發射和相互間的耦合,減少信號的輻射和反射。

5、引線越短越好
高速信號布線電路器件管腳間的引線越短越好。
引線越長,帶來的分布電感和分布電容值越大,對系統的高頻信號的通過產生很多的影響,同時也會改變電路的特性阻抗,導致系統發生反射、振蕩等。

6、引線層間交替越少越好
高速電路器件管腳間的引線層間交替越少越好。
所謂“引線的層間交替越少越好”,是指元件連接過程中所用的過孔越少越好。
據測,一個過孔可帶來約0.5pf的分布電容,導致電路的延時明顯增加,減少過孔數能顯著提高速度。

7、注意平行交叉干擾
高速信號布線要注意信號線近距離平行走線所引入的“交叉干擾”,若無法避免平行分布,可在平行信號線的反面布置大面積“地”來大幅度減少干擾。

8、避免分枝和樹樁
高速信號布線應盡量避免分枝或者形成樹樁(Stub)。
樹樁對阻抗有很大影響,可以導致信號的反射和過沖,所以我們通常在設計時應避免樹樁和分枝。
采用菊花鏈的方式布線,將對信號的影響降低。

9、信號線盡量走在內層
高頻信號線走在表層容易產生較大的電磁輻射,也容易受到外界電磁輻射或者因素的干擾。
將高頻信號線布線在電源和地線之間,通過電源和底層對電磁波的吸收,所產生的輻射將減少很多。
