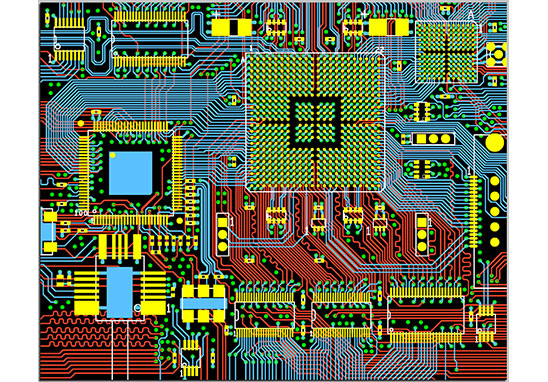

Printed Circuit Board (PCB)是一種電子零件，它是連接電子器件，如IC，電阻，電容器和電感器等的媒介。在PCB設計中，Layout布局設計對于最終產品的質量和性能至關重要。在這篇文章中，我們將討論15個PCB設計的關鍵細節，以確保您的PCB遠離任何潛在的問題和故障。
一、組件放置
組件在PCB板上的布置方式對電路性能和電路密度產生影響。在組件放置方面，必須首先考慮布線長度，電路數目以及電路噪聲。放置過程中需要避免過度堆積或分散放置。
二、電路板大小
PCB的大小對于電路的性能和成本都有影響。通常情況下，PCB的大小應該盡可能小，以便于盡可能節省空間和材料，降低成本和提高性能效率。
三、PCB層次結構
一層，兩層，多層PCB和PCB的層次結構和數量都會對布線、性能和成本產生影響。多層PCB可以大大提高布線密度和性能。在構建多層PCB時，必須避免抽屜效應，以確保電信號傳遞的良好性能。
四、板厚
板厚對PCB的剛度、穩定性和可靠性產生重要影響。在PCB設計中，應控制板的厚度并確保符合相關規定和標準。
五、PCB布線規則
PCB布線規則是PCB設計的重要方面，應該制定合理、準確的布線規則并保證其執行。規則制定的過程中先考慮信號完整性，同時盡量考慮其他因素。
六、PCB電路布局和順序
在PCB設計中，電路布局和順序應細心規劃，避免電路噪聲和干擾。
七、PCB熱管理
熱源對PCB的性能和可靠性產生很大的影響。在布局設計中，必須避免過度密集和較大功率元件對PCB的熱影響。
八、PCB元器件的類型和規格
PCB元器件的類型對電路的性能和成本具有很大的影響。因此，在PCB設計中應該優先選擇符合電路的規格和要求的高品質元器件。
九、PCB板的顏色和涂層
PCB板的顏色和涂層對于PCB的成本、可靠性和性能產生影響。在選擇顏色和涂層時，應考慮其使用場景和標準規定。
十、PCB板可能出現的問題
蝕刻不良，層內孔接觸不良和未通過測試的區域等都可能導致PCB硬件和電路的故障。在PCB生產和制造過程中，應該密切關注這些問題并采取相關措施予以解決。
十一、PCB的鉆孔精度
在PCB制造中，鉆孔質量對偏移和誤差具有直接影響。應該在設計和制造過程中嚴格控制孔的數量、大小和位置以確保準確性。
十二、PCB的局部加強
為了提高PCB板的質量和穩定性，局部加強是必要的。加強方式應根據PCB板的布局設計要求和使用場景確定。
十三、高速傳輸信號廣播
高速傳輸信號在PCB設計中是關鍵問題之一，并需要采取適當?shù)脑O(shè)計和措施，以保障其信號完整性和電路性能。
十四、PCB的總成本
在PCB制造和設計階段，應始終關注PCB的總成本并降低成本。使用更少的材料和更小的空間，并使用更經濟的PCB加工工藝和技術，這些都是實現更低總成本的關鍵。
十五、PCB標準和規定
在PCB設計和制造過程中，應始終遵守相關的標準和規定并確保PCB質量符合要求和標準。
