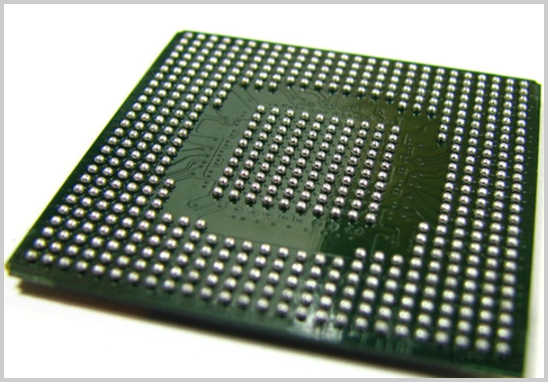

BGA芯片在SMT貼片加工中的拆卸通常需要謹慎操作，因?yàn)锽GA芯片的引腳連接方式與傳統芯片不同。深圳市宏力捷電子是一家專注于SMT貼片加工、DIP插件加工、電子成品組裝的PCBA生產廠家，可提供從PCB設計、電路板制造、元件采購、組裝、焊接、測試和最終交付成品電子產品的一站式PCBA代工代料服務。
以下是BGA芯片拆卸的基本方法：
步驟：
1. 準備工作：
- 確保工作環境干燥、靜電防護，使用防靜電設備。
- 準備必要的工具，如熱風槍、助焊劑、吸錫器、焊錫線等。
2. 加熱BGA芯片：
- 使用熱風槍均勻加熱整個BGA芯片區域。熱風溫度應逐漸升高，避免過快加熱，以防損壞電路板和其他元件。
3. 助焊劑使用：
- 在BGA芯片周圍涂抹助焊劑，助焊劑有助于減小焊點的表面張力，使焊錫更容易流動。
4. 焊錫狀態監控：
- 觀察焊錫狀態，當焊錫開始熔化并變成液態時，停止加熱。
5. 吸錫器吸取焊錫：
- 在BGA芯片周圍使用吸錫器，吸取熔化的焊錫。確保吸錫器的嘴部與焊點緊密貼合，避免損壞電路板。
6. 重復操作：
- 可能需要多次加熱、涂抹助焊劑和吸取焊錫的操作，直至焊點完全清除。
7. 用力提起B(yǎng)GA芯片：
- 使用吸錫器或?qū)I(yè)的BGA芯片移除工具，輕輕提起B(yǎng)GA芯片。避免使用過大的力量，以免損壞焊點和電路板。
8. 焊點清理：
- 使用無殘留的清潔劑或酒精擦拭電路板，確保焊點區域干凈。
注意事項：
- 溫度控制： 控制加熱溫度，防止過度加熱導致焊盤和電路板損壞。
- 均勻加熱： 確保熱風均勻加熱整個BGA芯片區域，以避免焊點失去平衡。
- 避免拉扯： 在拆卸過程中避免用力過大，防止損壞焊點或電路板。
- 使用適當工具： 使用專業的BGA芯片拆卸工具，確保拆卸過程更加安全和有效。
- 防靜電保護： 采取防靜電措施，避免靜電對芯片和電路板的影響。
在執行BGA芯片的拆卸操作時，建議有經驗的技術人員進行操作，并確保遵循制造商的建議和規范。
