PCB設計外包需要準備哪些資料給PCB設計公司呢?

發布時間 :2024-01-16 14:45 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
在當前科技快速發展的環境下,許多公司為了提高產品的上市速度和專注核心競爭力,選擇將PCB設計與方案開發外包給專業的PCB設計公司。這種并行工作模式有助于加快產品推出的時間,同時確保設計方案具備專業的保證。對于企業要向PCB設計公司外包設計任務,需要提供以下資料:

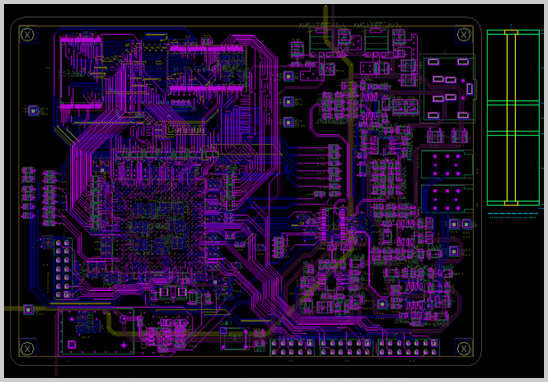

PCB設計外包需要準備哪些資料給PCB設計公司呢?

1. 最終版的軟件版本的原理圖:
   為了保證PCB設計工程師在設計過程中能夠準確參考原理圖進行模塊化布局,提供最終版的軟件版本的原理圖是至關重要的。原理圖包含了電路的結構、連接和電流大小等重要信息,為設計師提供了設計所需的關鍵參考。

2. 元件封裝(規格書):
   元件封裝是指元器件在PCB中的實際大小和形狀。外包公司需要提供元件的封裝庫文件或規格書,以確保設計師在布局時能夠準確安排元器件的位置和布線。如果存在新增的器件,需提供正確的Datasheet,以便設計公司建立相應的封裝。

3. 板子結構圖:
   板子結構圖,即板框尺寸圖,提供了設計公司工程師根據板子尺寸進行布局和布線的依據。此外,結構圖還涉及到固定器件的位置,因此在設計之前,需明確哪些是固定器件,以便于設計公司的合理布局。對板框尺寸的任何變動都可能引起較大的設計改動,因此設計開始前最好避免結構的修改。

4. 設計要求:
   提供明確的設計要求,包括板子的基本特征要求以及特殊設計要求。這包括PCB板的層數、最小線寬孔徑、走線規則等。有了這些要求,設計師在最初的設計階段就能夠充分考慮這些因素,從而在后期更順暢地完成設計。

通過準備上述資料,外包公司可以更加順利地進行PCB設計工作。雖然PCB設計主要由專業的PCB設計工程師完成,但這是一個需要硬件工程師與PCB設計工程師密切合作的過程。在設計過程中,可能會出現需要硬件工程師修改原理圖的情況,此時需要保持團隊間的順暢溝通,以確保整個PCB設計流程的順利進行。
