解密SMT焊接常見缺陷及解決方案

發布時間 :2024-04-22 17:22 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
SMT焊接作為PCBA貼片加工過程中的關鍵環節,常常會面臨各種焊接缺陷挑戰。本文將深入探討常見的SMT焊接缺陷及其解決方案,旨在幫助讀者更好地理解和解決實際生產中可能遇到的問題,提高產品質量和生產效率。

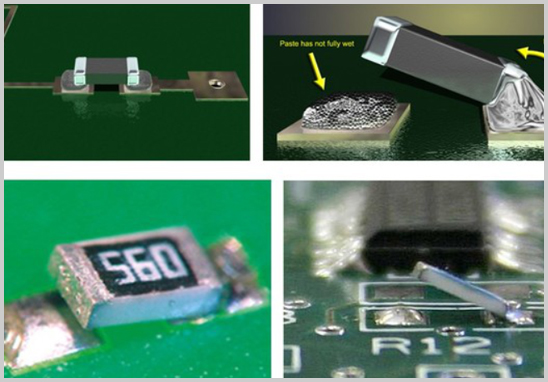

解密SMT焊接常見缺陷及解決方案

橋接:
橋接是SMT焊接中最常見的缺陷之一,通常由于焊膏過多、印刷偏移、貼片偏移或焊接溫度過高等原因引起。解決辦法包括控制焊膏印刷量、調整印刷和貼片機精度,以及優化焊接溫度曲線。

虛焊:
虛焊指焊點未能與元器件引腳或焊盤形成可靠的電氣連接。解決辦法包括確保焊膏量充足且均勻、提高焊接溫度或延長焊接時間,以及對引腳進行預處理。

冷焊:
冷焊是焊點表面不光滑,強度較低的現象。解決辦法包括提高焊接溫度或延長焊接時間,以確保焊膏充分熔化并形成光滑的焊點,同時調整焊膏中金屬成分的比例。

立碑(曼哈頓現象):
立碑是指元器件一端離開焊盤而向上斜立或直立的現象。解決辦法包括改進焊盤設計以匹配元器件引腳、降低焊接溫度或調整焊接速度。

錫珠:
錫珠是焊膏中的小錫球飛濺到PCB其他區域形成的導電連接。解決辦法包括控制焊膏印刷量、降低焊接溫度或調整焊接速度,并對PCB進行清洗以去除錫珠。

焊點空洞:
焊點空洞是焊點內部存在空洞或氣泡的現象。解決辦法包括優化焊接溫度曲線,確保焊膏中的氣體充分排出,同時降低焊接溫度或調整焊接速度。

元件遷移:
元件偏移是指元器件在焊接過程中發生位置偏移的現象。解決辦法包括提高貼片機的精度和穩定性、改進PCB設計以降低偏移風險,以及減少焊接過程中的機械振動。

在實際生產中,我們需要根據具體情況分析焊接缺陷的原因,并采取相應的措施進行解決。同時,加強設備維護和工藝優化也是提高SMT焊接質量的重要手段。

如果您有任何SMT焊接加工的需求,請隨時聯系我們宏力捷電子,我們將竭誠為您提供專業支持和解決方案。
