高速PCB設計中如何保證信號完整性?

發布時間 :2024-07-04 17:02 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
在電子設備制造中,高速信號的處理成為PCB設計的關鍵。高速信號通常指頻率范圍從50 MHz到3 GHz的信號,例如時鐘信號。在實際應用中,時鐘信號并非理想的方波,而是具有上升和下降時間的梯形波。這些高頻信號在傳輸過程中容易出現失真,影響系統的整體性能。因此,保證信號完整性在高速PCB設計中至關重要。

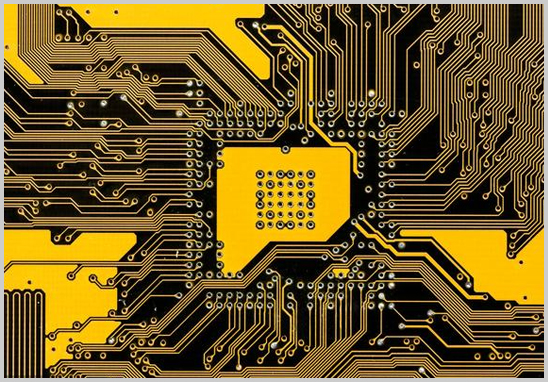

 高速PCB設計中如何保證信號完整性?

什么是高速信號?
高速信號通常指頻率范圍從50 MHz到3 GHz的信號,如時鐘信號。盡管理想情況下時鐘信號是方波,但實際中由于上升和下降時間的存在,時鐘信號在時域中呈現梯形波形,而在頻域中,其高頻諧波的幅度取決于上升和下降時間。

為什么高頻會出現信號失真?
在低頻(>1kHz)下,信號保持在數據特征限制范圍內。當速度增加時,高頻率的影響開始顯現,導致振鈴、串?dāng)_、反射、接地反彈和阻抗不匹配問題。這些問題不僅影響系統的數字特征,還會影響模擬特征,進而影響I/O接口和內存接口的數據速率。通過PCB設計和有效的布局布線,可以避免這些問題。

保證高速PCB設計中信號完整性的7個措施
1. 阻抗控制
影響阻抗控制的三個因素是基板材料、走線寬度和走線距地/電源層的高度。高頻信號傳輸時,走線的電感和電容開始影響性能,過孔存根和走線缺陷導致的阻抗不匹配會引起信號失真。

常見的終端方案:
- 并聯終端方案:終端電阻(RT)等于線路阻抗,盡可能靠近負載放置。
- 戴維南終端方案:將終端電阻分成兩個獨立電阻,減少總電流。
- 有源并聯終端:將終端電阻放置在偏置電壓的路徑上。
- 串聯-RC并聯終端:電阻和電容組合充當終端阻抗。
- 串聯終端:匹配信號源端的阻抗,減少二次反射。
- 差分對端接:在接收端的信號之間需要一個終端電阻,必須匹配差分負載阻抗。

2. 防止傳輸損耗
- 介電吸收:高頻介質中的信號使PCB介電材料吸收信號能量,降低信號強度。
- 集膚效應:高頻信號生成的波形在高頻時引發感抗增加,導致信號強度衰減。

3. 防止串?dāng)_
串?dāng)_是由于電流通過電線時在附近產生磁場而導致的信號能量交叉耦合??梢酝ㄟ^以下措施減少串?dāng)_:
- 走線間距:兩條走線的中心間距至少是走線寬度的3倍。
- 接地層的放置:在不同層之間放置固體接地層。
- 低介電常數材料:通過降低走線之間的互電容/雜散電容來減少串?dāng)_。

4. 避免直角走線和注意過孔位置
直角走線增加拐角區域的電容值,導致特性阻抗變化,引起反射。通過用兩個45°角代替直角彎曲可以減少反射。過孔位置也會影響信號完整性,應盡量減少走線長度,避免不同走線中的過孔。

5. 不同走線
- 正交布線:在不同層上引導信號,最小化耦合區域。
- 短平行走線:減少信號之間的并行長度。

6. 避免接地反彈
數字電路需要快速開關時間,在“0”和“1”信號電平之間切換時會產生地彈,可以通過以下方法減少地彈:
- 引腳轉換率控制:減慢驅動器的速度,降低跳動率。
- 多電源和接地引腳:防止靠近接地引腳位置的開關效應。

7. 降低EMI
電磁干擾(EMI)影響系統的EMI/EMC性能。可以通過以下措施減少EMI:
- 低電感元件:使用具體低ESR和有效串聯電感(ESL)的表面貼裝電容。
- 固體接地平面:在電源信號平面旁邊使用實心接地平面。

其他建議
- 確定最高頻率網絡并計算系統中最快上升時間。
- 檢查接收器和電源的輸入和輸出電氣規格。
- 考慮走線上受控阻抗值、端接和傳播延遲。
- 在帶線和帶狀線路由技術之間進行選擇。
- 考慮不同電源電壓的數量。
- 為發射器路徑、接收器路徑、模擬信號、數字信號等功能創建圖表。
- 確定兩個獨立功能組之間的連接,考慮返回電流和其他走線的串?dāng)_。
- 考慮空間寬度間隙。
- 確定最小鉆孔和過孔要求,評估盲孔和埋孔的可行性。

通過這些措施,設計人員可以在高速PCB設計中有效保證信號完整性,提高系統性能和可靠性。
