SMT貼片加工中的陰陽板拼板設計:優點與局限性

發布時間 :2024-07-29 15:07 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
在電子制造行業中,PCB(印刷電路板)的設計和制造是至關重要的環節。為了提高生產效率和降低成本,制造商經常采用“陰陽板”拼板的方式進行生產。本文將詳細介紹陰陽板拼板設計在 SMT(表面貼裝技術)貼片加工中的優點與局限性。

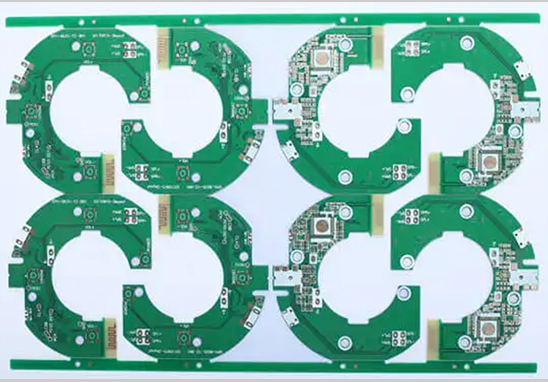

SMT貼片加工中的陰陽板拼板設計

優點
1. 提升生產效率
   - 減少生產時間:陰陽板拼板設計可以在一次制造過程中生產多個PCB,從而顯著減少單塊板的生產時間。
   - 減少換線和設備調整頻次:通過一次性處理多個PCB,生產線上的換線和設備調整次數大幅減少,提高了整體生產效率。

2. 降低成本
   - 減少原材料浪費:拼板設計可以更高效地利用板材,減少邊角料的浪費。
   - 單位成本下降:由于生產效率的提升,單位PCB的制造成本得以降低,從而在大批量生產中節省了大量成本。

3. 便于測試和質量控制
   - 同時檢測多個電路:拼板設計使得在同一時間內可以對多個電路板進行測試,從而快速排查問題,提高了測試效率和質量控制能力。

局限性
1. 設計難度加大
   - 電氣連接的準確性:陰陽板拼板設計需要確保所有電氣連接的準確性,同時需要復雜的布局規劃,以兼顧板材的利用和制造的可行性。

2. 制造難度提高
   - 焊接應力問題:不同板材的熱膨脹系數可能存在差異,容易在焊接過程中產生應力問題,影響產品的可靠性。

3. 維修和返工困難
   - 局部問題難以解決:一旦拼板中的某個局部出現問題,可能需要更換整板,增加了維修和返工的難度和成本。
   - 問題定位耗時:大型拼板的問題定位和修復較為耗時費力,不利于快速響應和解決問題。

4. 靈活性受限
   - 設計更改成本高:更改一個拼板設計可能需要重新設計整板,增加了更改成本和時間。
   - 適用范圍有限:并非所有類型的PCB都適合陰陽板設計,特別是對于布線密度和精度要求極高的復雜PCB以及對信號完整性要求苛刻的情況,陰陽板設計可能會帶來不利影響。適用條件與限制

盡管陰陽板設計在很多情況下能帶來生產效率提升和成本降低等好處,但它也有一定的適用條件和限制。對于一些特殊應用場景下的PCB,如對信號完整性要求非常高的電路,陰陽板設計可能會引入一些不利影響。此外,不同的制造工藝和設備條件也會影響陰陽板設計的可行性??偨Y(jié)

陰陽板拼板設計在 SMT 貼片加工中的應用,既有顯著的優勢,也存在一定的局限性。深圳宏力捷電子作為有著20余年P(guān)CBA加工經驗的PCBA加工廠,配備多條 SMT 生產線和 DIP 生產線,能夠提供從PCB設計、電路板制造、元件采購、組裝、焊接、測試和最終交付成品的一站式服務,在實際生產中應根據具體的PCB類型、性能要求、制造條件等多方面因素進行綜合評估和判斷,合理選擇和應用陰陽板拼板設計,以最大化地發揮其優勢。
