PCB設計需要提供的資料及設計流程

發布時間 :2024-08-06 16:04 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
在電子產品開發過程中,印刷電路板(PCB)的設計是一個至關重要的環節。一個優秀的PCB設計不僅能夠確保電子產品的性能和可靠性,還能有效降低生產成本和簡化生產流程。本文將介紹PCB設計需要提供的資料以及詳細的設計流程,幫助工程師們更好地完成PCB設計任務。

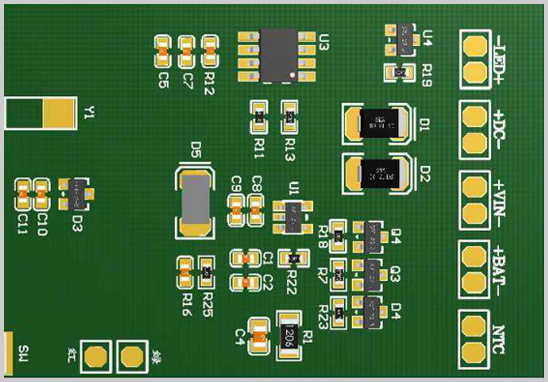

深圳PCB設計公司

一、PCB設計需要提供的資料
1. 電路原理圖
   - 電路原理圖是PCB設計的基礎,詳細展示了各個電子元器件及其連接關系。設計師需要根據電路原理圖進行PCB布局和布線。

2. 元器件清單(BOM表)
   - BOM表列出了所有需要在PCB上安裝的元器件,包括元器件的型號、規格、封裝類型和數量等信息。這有助于設計師選擇合適的元器件封裝和布局。

3. 設計規范和要求
   - 包括PCB的尺寸、層數、材料、厚度、電氣性能要求(如阻抗控制)、特殊工藝要求(如盲埋孔、HDI等)以及其他設計約束。

4. 參考設計資料
   - 如果有類似的參考設計資料,如之前的項目文件、參考設計圖紙等,可以提供給設計師以供參考。

5. 機械結構圖
   - 包括外形圖、安裝孔位置和尺寸、連接器位置等機械結構信息,確保PCB設計符合產品的整體機械結構要求。

6. 測試和調試要求
   - 提供關于產品測試和調試的具體要求,如測試點位置、測試接口等,以便設計師在PCB設計中合理安排測試點和接口。

二、PCB設計流程
1. 需求分析
   - 與客戶或項目團隊討論,明確PCB設計的需求和目標,包括功能要求、電氣性能要求、機械結構要求等。

2. 電路原理圖設計
   - 根據需求設計電路原理圖,確定各個元器件及其連接關系。使用電子設計自動化(EDA)工具,如Altium Designer、OrCAD等完成原理圖設計。

3. 元器件選型與創建BOM表
   - 根據電路原理圖選擇合適的元器件,并創建BOM表。確保元器件的型號、規格和封裝符合設計要求。

4. PCB布局設計
   - 根據原理圖和機械結構圖進行PCB布局設計,合理安排元器件的位置,確保信號完整性和散熱性能??紤]電源和地平面的分布,盡量減少噪聲和干擾。

5. PCB布線設計
   - 使用EDA工具進行PCB布線設計,按照電氣性能要求和設計規范進行信號布線。注意高頻信號線的長度和走線方式,確保信號完整性和阻抗匹配。

6. 設計規則檢查(DRC)
   - 使用EDA工具進行設計規則檢查,確保PCB設計符合制造工藝和電氣性能要求,避免設計錯誤。

7. 電氣性能仿真
   - 對關鍵電路進行電氣性能仿真,如信號完整性仿真、熱分析仿真等,驗證PCB設計的性能和可靠性。

8. 生成生產文件
   - 生成用于PCB制造和組裝的生產文件,包括Gerber文件、鉆孔文件、裝配圖、BOM表等。確保生產文件的完整性和準確性。

9. 樣板制作與測試
   - 將生產文件提交給PCB制造廠進行樣板制作。制作完成后,進行樣板測試和調試,驗證PCB設計的功能和性能。

10. 設計優化與量產準備
    - 根據樣板測試結果進行設計優化,修正發現的問題。確認優化后的設計無誤后,準備量產所需的資料和文件。

結論
PCB設計是一個復雜而關鍵的過程,涉及多個環節和大量的資料準備。通過系統化的設計流程和規范化的資料準備,可以確保PCB設計的高效性和準確性,提升產品的性能和可靠性。
深圳宏力捷電子是專業PCB設計公司,可
承接多層、高精密/BGA封裝以及盲孔/埋孔的PCB設計畫板服務,客戶只需提供原理圖,我們可完成電路板布局、建立BOM表、搜尋供應商及購料、樣品制作等服務。
