PCB絲印的類型及其作用

發布時間 :2024-09-25 17:30 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB制板部
在現代電子制造領域,PCB的設計和生產過程中,絲印是一個不可忽視的重要環節。絲印不僅能提升PCB的可讀性和美觀度,還為后期裝配、維護等環節提供了極大便利。作為一家PCB制板廠家,向客戶解釋不同類型的絲印及其作用,不僅有助于展示產品的特點和優勢,也能增強客戶對產品質量和性能的信心。

PCB絲印的類型及其作用

1. PCB絲印的定義和作用
PCB絲印指的是在電路板表面印刷的標記或字符,通常位于板的頂層或底層。它們的主要功能是提供裝配信息、調試和維護指南。絲印不僅限于字符,還包括標識、圖形、Logo等內容。絲印的質量直接影響電路板的可讀性和使用便利性,因此在設計與生產過程中,合理選擇絲印類型至關重要。

2. PCB絲印的常見類型
2.1 字符絲印

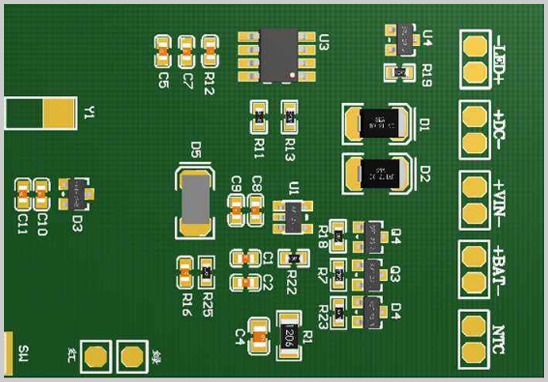

字符絲印是最為常見的絲印類型之一,主要用于標識PCB上的元器件位置和編號。例如,電阻、電容、二極管、IC等元器件會在PCB上標有相應的字符,如“R1”、“C3”、“D2”等,以便于在組裝、維修和測試過程中快速識別和定位。

作用與優勢:
- 快速定位:字符絲印能夠讓工程師和生產人員在PCB組裝和調試時快速找到元件的安裝位置,減少了查找和出錯的機會。
- 維護便利:在后期的產品維護和故障排查中,字符絲印可以幫助技術人員高效地分析問題所在,縮短維修時間。
- 增強可讀性:字符絲印的清晰度和耐用性對電路板的長期使用具有重要意義。通過高質量的絲印技術,字符可以在多次操作中依然保持可讀性,避免因磨損而模糊。

2.2 標識絲印
標識絲印用于在PCB上印刷公司Logo、產品編號、生產日期、認證標志等信息,通常位于電路板的空白區域或邊緣位置。這種絲印不僅僅是為了美觀,還具有重要的識別和追溯功能。

作用與優勢:
- 品牌宣傳:通過印刷公司的Logo或品牌標志,可以增加品牌的曝光率,提升企業形象,尤其是在定制化PCB生產中,標識絲印能夠增強客戶對產品的信任感。
- 產品追溯:通過絲印產品編號和生產日期,企業可以實現對產品的全程追蹤,幫助客戶在質量出現問題時快速找到問題所在,并進行溯源管理。
- 合規性:某些認證標志(如RoHS、CE等)通過絲印展示在PCB上,表明產品符合相應的行業標準和法規要求,增加產品在市場中的競爭力。

2.3 功能標示絲印
功能標示絲印通常出現在有用戶操作或接口的PCB板上,例如標明開關、連接器、測試點等的功能說明。這類絲印提供了直觀的操作提示,避免用戶錯誤使用或連接。

作用與優勢:
- 減少誤操作:通過功能標示,操作人員可以輕松識別出不同接口的功能,如電源、信號輸入輸出接口等,降低因錯誤連接導致的設備損壞風險。
- 提高操作效率:明確的功能標識可以幫助使用者更快速地完成連接和調試,尤其在生產線或復雜設備操作中,功能標示絲印極大提高了工作效率。
- 增強產品易用性:在消費者產品或工業設備中,功能標示讓操作變得更加簡單、直觀,增加了用戶的使用滿意度。

3. PCB絲印的應用優勢
無論是哪種類型的絲印,它們都在提升PCB的可靠性、美觀性和可維護性方面發揮了重要作用。通過高質量的絲印,PCB的生產和維護成本大幅降低,元件的組裝與調試變得更加直觀和高效。
- 提高可靠性:清晰的絲印字符能夠減少組裝過程中的人為失誤,提高裝配質量,從而增加整個產品的可靠性。
- 提升美觀度:優質的標識絲印不僅增加了電路板的功能性,還能使電路板整體看起來更加整潔、專業,增加客戶對產品的好感。
- 改善維護和調試體驗:清晰的絲印標記可以幫助技術人員快速理解PCB的設計和功能,減少故障排查和維修的難度。

4. 深圳宏力捷電子的PCB制板優勢
深圳宏力捷電子是專業PCB制板廠家,專注單雙面PCB電路板、多層線路板快速打樣與中小批量制造。可提供1-14層PCB打樣、阻抗板、HDI、厚銅、電金、樹脂塞孔等特殊工藝PCB板打樣批量生產業務。

PCB制板能力
- 能量產2層至14層,14-22層可打樣生產。
- 最小線寬/間距:3mil/3mil;
- BGA間距:0.20MM;
- 成品最小孔徑:0.1mm;
- 最大尺寸:610mmX1200mm;
- 油墨:日本Tamura、Taiyo、富多肯;
- FR4:生益、建滔、海港、宏仁 、國紀、合正、南亞、(生益S1130/S1141/S1170),Tg130℃/ Tg170℃ T g180℃等高TG板材);
- 高頻板:Rogers(羅杰斯)、Taconic、ARLLON;
- 表面工藝:噴錫、無鉛噴錫、沉金、全板鍍金、插頭鍍金、全板厚金、化學沉錫(銀)、抗氧化(OSP)藍膠、碳油。
