PCB設計中減少ESD損害的關鍵技巧

發布時間 :2024-10-10 14:35 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
靜電放電(ESD)是影響PCB設計和電子產品可靠性的主要因素之一。隨著電子產品設計的復雜性不斷提高,尤其是在高精度多層PCB、BGA封裝以及盲孔/埋孔設計中,靜電放電的破壞性也愈發明顯。合理的ESD防護不僅能夠保障電路板的穩定性,還能延長產品壽命。

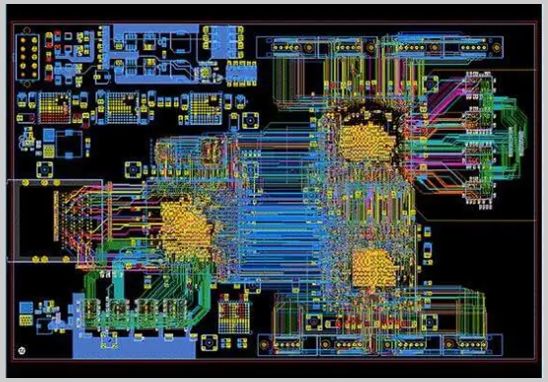

如何在PCB設計中減少ESD損害

ESD損害的影響和危害
ESD(靜電放電)是由靜電荷在不同電位之間放電時產生的瞬間放電現象。它可以在極短時間內產生高電壓和強電流,對PCB上的電子元器件造成不可逆的損害,甚至導致整個電路板失效。具體表現為:
- 電路短路或開路:ESD沖擊可能導致電路上的焊接點破裂或元器件損壞,影響正常功能。
- 信號完整性問題:ESD會干擾信號傳輸,導致誤碼、噪聲增大等問題。
- 產品壽命縮短:ESD的累積損傷可能在短時間內導致產品故障,降低使用壽命。
因此,針對ESD的防護在PCB設計中至關重要,特別是在高精密和多層設計中,合理的防護設計可以有效提升產品的可靠性和耐用性。

PCB設計中減少ESD損害的技巧
1. 布局優化
   - 保持敏感元件距離:將ESD敏感元件放置在PCB板的中心位置,遠離板邊,降低直接受到靜電沖擊的風險。
   - 增大接地面積:提供更大的接地平面,以便迅速將靜電分散到接地,減少對電子元件的干擾。
   - 合理布線:信號線與電源線保持足夠距離,減少電磁干擾(EMI)和靜電耦合。特別是高速信號布線,應避免接近板邊和高電位區域。

2. 增加靜電屏蔽層
   - 地平面和電源層:將電源層和地平面分布在PCB的不同層級,以增加電磁屏蔽效果。通過在地平面上加入防護層,可以有效減少ESD的傳播途徑。
   - 接地防護:通過多點接地和過孔連接設計,將靜電更迅速地引導至地,防止靜電在PCB表面累積。

3. 使用合適的保護元件
   - 瞬態抑制二極管(TVS):在關鍵電路和信號線上安裝TVS二極管,以在ESD沖擊發生時快速吸收靜電,保護下游元器件。
   - 電容、電感等濾波元件:在輸入端和敏感器件附近加入濾波電容,降低ESD能量進入敏感電路的風險。

4. 材料選擇
   - 防靜電材料:采用具有防靜電特性的PCB材料,比如高分子ESD防護涂層等材料,在PCB表面形成防護層,抵御靜電積聚。
   - ESD安全的覆銅層:適當使用覆銅可以有效地分散靜電,減少高電位電荷對元件的影響。覆銅層需與地層相連,以便靜電能夠更快地釋放到地。

5. 測試與驗證
   - 在PCB制造完成后進行ESD測試和模擬實驗,確保板材在實際應用中能夠有效防護靜電。通過對測試結果的分析,不斷優化PCB的防護設計,提高產品的ESD耐受性。

我們的服務優勢:讓您的設計更可靠
作為一家專業的PCB設計公司,我們提供從設計到生產的一站式服務,專注于多層、高精密PCB設計。我們擁有豐富的ESD防護設計經驗,能夠?yàn)榭蛻舳ㄖ品咸囟☉?yīng)用需求的防護方案。我們公司設計的PCB可承載BGA封裝、盲孔/埋孔等復雜結構,結合先進的ESD防護技術,保障電路板在各種環境下的穩定運行。此外,我們的設計團隊熟悉各種靜電防護規范和標準,致力于為客戶提供可靠、安全的高性能PCB設計。

為什么選擇我們的PCB設計服務?
- 經驗豐富的技術團隊:我們的工程師團隊具備多年高精密PCB設計經驗,擅長應對復雜結構和防護需求。
- 定制化防護設計方案:根據客戶產品的具體應用環境,我們提供專業的ESD防護方案,確保電路板在實際應用中具備卓越的防護能力。
- 全流程服務:從原理圖設計到PCB布局、材料選擇,再到ESD防護測試,我們?yōu)榭蛻籼峁┤鞒淘O(shè)計服務,為您節省時間和成本。
- 高效的交付保障:我們擁有完善的項目管理體系和質量控制流程,確保每一個項目按時完成,并符合質量標準。

合理的ESD防護設計是保證PCB可靠性的重要因素。我們公司專注于提供專業的高精密PCB設計服務,針對ESD防護有著深入研究,能夠?yàn)榭蛻籼峁┒ㄖ苹脑O(shè)計方案。無論您的產品面臨何種應用環境,我們都將助力您的產品在市場中獲得更高的競爭力。歡迎聯系咨詢我們的PCB設計服務,我們的專家團隊將竭誠為您提供最專業的支持!
