SMT貼片加工來料加工流程詳解

發布時間 :2024-10-15 17:23 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
在現代電子制造業中,SMT貼片加工因其高效率、低成本和可靠性而受到廣泛應用。尤其是在深圳等電子產業集聚地,許多企業通過SMT貼片加工將原材料轉變?yōu)楦哔|(zhì)量的電子產品。本文將詳細介紹SMT貼片加工的來料加工流程,幫助您更好地了解這一過程,進而選擇合適的加工服務。

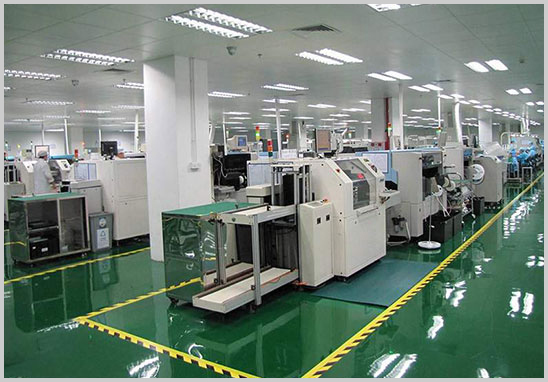

SMT貼片加工來料加工流程詳解

SMT貼片加工的來料加工流程概述
SMT貼片加工的來料加工流程通常包括以下幾個主要步驟:材料檢驗、絲印、貼裝、回流焊接、檢測和質檢。每一個步驟都有其特定的要求和所需設備。下面,我們將逐步介紹每一個步驟的操作流程和作用。

SMT貼片加工詳細加工流程
1. 材料檢驗
流程說明:
在開始SMT貼片加工之前,需要對來料進行嚴格的檢驗。檢驗的目的是確保材料(如PCB、電阻、電容、IC芯片等)符合設計規格和質量標準,以保證后續加工的順利進行。

所需設備和材料:
- 視覺檢查設備:用于外觀檢驗和確認PCB的無缺陷。
- AOI(自動光學檢測儀):自動化設備可迅速檢查PCB上的元件和焊盤是否存在缺陷。
- 材料清單(BOM)和產品圖紙:對照BOM清單和產品圖紙,核對每個元件的位置、規格是否符合要求。

操作要點:
確保所有元件無缺損,PCB無斷裂、劃痕、銅皮剝落等問題。材料檢驗是保證SMT貼片加工成品質量的第一步。

2. 絲印(焊膏印刷)
流程說明:
絲印是將焊膏均勻地涂布在PCB焊盤上,以便元件能夠牢固地貼裝在PCB上。該過程是保證元件焊接質量的重要環節。

所需設備和材料:
- 絲印機:自動絲印機可確保焊膏均勻涂布,避免多余的焊膏影響焊接效果。
- 鋼網:用于控制焊膏的印刷精度,確保每個焊盤上都有適量焊膏。
- 焊膏:通常為錫膏,能夠在高溫下熔化并與焊盤和元件引腳形成連接。

操作要點:
鋼網的清潔度和焊膏的粘度需嚴格控制。絲印機調節好參數,確保焊膏印刷精度,以防止焊接不良。

3. 貼裝(元件貼裝)
流程說明:
元件貼裝是將各類電子元件(如電阻、電容、IC等)按BOM清單和PCB設計圖紙的位置準確地放置在焊膏上。

所需設備和材料:
- 貼片機:通常為自動貼片機,通過吸嘴快速、準確地將元件貼裝到PCB焊盤上。
- 真空吸嘴和送料器:貼片機的關鍵部件,可精確地吸取和放置各類元件。

操作要點:
貼裝過程中貼片機的速度和位置精度極為重要。需確保貼裝的元件無偏移,并牢固地附著在焊膏上。

4. 回流焊接
流程說明:
回流焊接通過加熱熔化焊膏,使元件與PCB牢固焊接?;亓骱附邮荢MT貼片加工的核心步驟之一。

所需設備和材料:
- 回流焊爐:回流焊爐的溫區包括預熱區、恒溫區、焊接區和冷卻區。
- 溫度控制系統:確保溫度曲線適合焊膏的熔點,以避免元件和PCB損壞。

操作要點:
回流焊接的溫度曲線需要精確控制,通常分為4個階段:預熱、浸潤、焊接和冷卻。避免溫度過高或過低,以確保焊接質量。

5. 檢測(檢測與校正)
流程說明:
經過回流焊接后,PCB上的元件需經過一系列檢測,以確保每個元件都已正確焊接,并且無短路、虛焊等問題。

所需設備和材料:
- AOI(自動光學檢測儀):快速檢測每個焊點是否合格、焊接位置是否偏移等。
- X-Ray(X射線檢測儀):用于檢測BGA(球柵陣列)封裝的元件,確保內部焊接良好。
- ICT(在線測試儀):測試電路的電氣性能,確保元件功能正常。

操作要點:
重點檢測焊接缺陷,如開路、短路、虛焊等問題。通過AOI和X-Ray對焊點的質量進行全面檢測和校正,確保電路板在物理和電氣性能上均達到標準。

6. 質檢(功能測試和成品檢驗)
流程說明:
質檢是SMT貼片加工流程的最后一步,包括電氣性能測試和功能測試。通過一系列模擬操作,確保電路板具備穩定的功能。

所需設備和材料:
- 功能測試臺:根據產品設計要求進行功能測試,驗證PCB各部分電路的性能。
- 專業測試儀器:如示波器、萬用表等,用于測試電氣性能指標。

操作要點:
質檢過程中記錄所有測試數據,并分析是否符合設計要求。所有合格的PCB會流入成品庫,不合格產品需及時返工修理。

我們公司SMT貼片加工服務的優勢
作為深圳領先的電子制造服務提供商,我們公司在SMT貼片加工服務上具備顯著優勢:
- 專業的設備:公司擁有全自動絲印機、高精度貼片機、回流焊爐、AOI檢測儀、X-Ray等國際領先設備,確保產品質量符合行業標準。
- 資深的技術團隊:我們的團隊經驗豐富,能夠?yàn)榭蛻籼峁┒ㄖ苹慕鉀Q方案和技術支持,滿足各種復雜項目需求。
- 快速的加工周期:優化了加工流程,確保從來料檢驗到成品交付的每一個環節高效進行,縮短了生產周期,幫助客戶快速實現上市目標。
- 嚴格的質量管控:公司采用標準化的質量管控流程,從來料到成品,全程檢驗,確保每一批次產品都符合客戶的要求。

SMT貼片加工來料加工流程是現代電子制造的關鍵環節。通過高質量的設備、專業的流程控制和嚴格的質檢體系,我們能夠?yàn)榭蛻籼峁﹥?yōu)質、可靠的加工服務,助力您的產品快速上市并贏得市場信賴。如果您有SMT貼片加工需求,歡迎聯系我們,我們將為您提供專業、快速的服務。
