何謂SMT(Surface Mount Technology)表面貼焊(裝)技術?

發布時間 :2016-06-02 11:55 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA部
何謂SMT(Surface Mount Technology)或SMD(Surface Mount Device)?深圳宏力捷還真的沒有想過這個問題,不過既然有人問了,就表示還有人不知道,所以就花點時間來長舌一下,如果你已經身在這個行業了,那就跳過這篇文章吧!

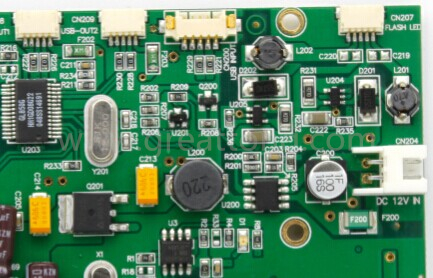

SMT貼片加工
在了解SMT是什么前,這里要先澄清一下SMD與SMT的區別,因?yàn)橛袝r(shí)候會聽到有人說SMT,有時候又會聽到有人講SMD,這兩個詞有時候的確可以混用,但基本上還是有些差別的:
SMD: Surface Mount Device,表面貼焊零件。
所以這個詞是表示零件,泛指那些可以使用SMT制程或技術的電子零件。
SMT: Surface Mount Technology,表面貼焊技術。
所以這個詞指的是一種技術,一種將電子零件焊接于電路板表面的技術。
可以用開車來比喻,車子是一個完整的產品,車子上有許許多多的零件(輪胎、車門…),這些就是車子的零件;而開車就是一種技術,說你會開車,就是你懂得開車的技術,技術通常都需要學習并經過長久操作后,才熟能生巧。

好了,言歸正傳,來談?wù)労沃^SMT(Surface Mount Technology)?按照字面的意思解釋,它就是一種把電子零件焊接在電路板(PCB, Printed Circuit Board)表面上的一種技術,這有別于較早期的通孔零件,使用「波焊」技術(想進一步了解波峰焊與通孔零件),這種SMT技術可以大幅降低電子產品的體積,達到更輕、薄、短、小的目的。這里可以暫時把傳統通孔插件比喻成以前的真空管電視,而SMT技術就可以比喻成液晶電視了。
早期電子零件剛出來的時候只有通孔焊接的技術,所以電子零件都必須額外設計焊腳來穿過電路板,以達到零件焊接在電路板的目的,可是這種通孔零件的焊腳有其最小尺寸的限制,否則焊腳會容易被折斷,或是因?yàn)槭褂谜卟恍⌒牡舻降厣隙斐赏饬Φ恼蹟啵酝琢慵梢宰龅?mmx5mm就已經是非常小了,而現在的SMD零件,最小的尺寸已經可以做到0105(0.4mmx0.2mm),甚至朝更小的尺寸邁進了,這也就是為何當初的大哥大電話要像磚頭一樣大,而且只能打電話;現在的智能手機的體積只有大哥大的1/10不到,但是功能卻更多。

那SMT到底是靠什么樣的技術將電子零件焊接到電路板的呢?答案應該是錫膏(Solder Paste),只要把錫膏印刷在需要焊接零件的焊墊(焊盤)上面,然后上面再放上電子零件,焊腳要?jiǎng)偤梅旁阱a膏的位置,讓錫膏經過高溫回流焊爐,爐內的最高溫度必須要高過錫高的熔點,但不可以高到會燒壞電子零件的溫度,回焊爐會將錫膏融化,錫膏融化時會變成液體,液態的錫膏會包覆電子零件的焊腳,等到溫度冷卻錫膏重新變回固體后,就會將電子零件焊接在電路板上面了。
這錫膏印刷的方法有點像我們刷油漆時使用罩子寫字或漆圖案。關于錫膏如何印刷可以參考這篇文章:如何將錫膏印刷于電路板(solder paste printing)
SMT焊盤 SMT刷錫膏
那電子產品采用SMT技術有何優點與好處?
1、電子產品可以設計得更輕薄短小。零件變得更小,電路板的使用面積也會比以前的通孔零件來的小。
2、可以設計出更高端的產品。就因?yàn)镾MD的小與薄,可以讓電子產品應用在更多的零域。如微型機器人、更快速的CPU(中央處理器),更適合隨身攜帶的電子產品。
3、適合大量生產。因?yàn)镾MT技術摒除了大部分的人工插件作業,改以機器來置放電子零件,所以更適合用來大量生產出高品質的產品,而且制程也比通孔插件更穩定。
4、生產成本降低,基本上就是降低了人力及工時。因?yàn)橥琢慵咳斯ぶ眉?,而SMT則改為機器置件。
