PCBA大講堂:什么情況下PCB可以不用載具(carrier)過波焊

發布時間 :2016-06-13 10:32 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA部
什么情況下PCB可以不用載具(carrier)過波峰焊
最近看到網路上有人問了一個問題:『什么情況下PCB可以不用載具(carrier, template)過波峰焊?』
其實早期在PCBA電子工廠組裝電路板的時候幾乎都沒有使用載具這樣的東西的,當時幾乎所有的PCB都是直接過爐(wave solder)而沒有使用任何的載具,除非電路板承受不了太重的荷重,如電源板之類的板子。
就我的觀察,過爐載具(carrier)是因為選擇性波峰焊盛行,再加上電路板厚度越來越薄以及尺寸越來越小,才逐漸大量有過爐載具的應用出現。所以,并不是所有的波峰焊接制程都一定需要過爐載具的。
那在什么情況下PCB可以不用過爐載具(carrier)過波峰焊錫爐呢?底下我列出它的一些需求:

PCB設計要求:
1、PCB至少需預留5mm以上的板邊供波峰焊的鏈條(gripper)使用以及PCBA置入料架(magazine)時支撐使用。
2、PCB的板厚最好要有1.6mm以上,這樣過爐時比較不會發生板彎(warpage)及溢錫(overflow)的問題。
3、所有焊墊的間隙距離建議要在1.0mm以上以避免焊點互相短路。
零件及Layout要求:

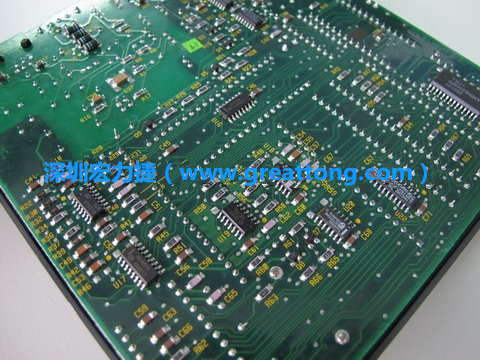

走波峰焊的板子
1、SMD零件種類及SMD零件的方向必須符合波峰焊的要求。(一般來說SMD零件需垂直于板子行進的方向)
2、電路板的波峰焊面僅允許0603(含)尺寸以上SMD零件、SOT、SOP、QFP …等零件,其他如BGA、PLCC、QFN、連接器、變壓器(transformer)、0402(含)尺寸以下零件不可以放置于波鋒焊面。
3、插件零件必須全部設計在第一面且插件零件的方向必須符合波峰焊的要求。(排pin必須平行于板子行進的方向)
相關閱讀:波峰焊接(Wave soldering)時零件擺放的設計規范
4、PCB上面的零件不可以過重,以避免因為重力而壓彎電路板的情形發生。
制程要求:
1、波鋒焊錫面的所有SMD零件必須點紅膠以避免掉落于波峰焊錫爐內。
2、某些不能沾錫的焊墊(如按鍵接觸線路、金手指)不建議設計在波峰焊錫接觸面(第二面)。
3、少數不能沾錫的焊墊可以設計在錫爐接觸面,但必須用不會殘膠的高溫膠帶黏貼過波鋒焊,完成后還要移除膠帶,應盡量不要這樣設計以減少工時。
4、所有的插件零件建議使用短腳作業過波峰焊以避免短路問題,建議零件腳長不可超過2.54mm。
