PCB設計焊點過密易產生的問題及解決方法

發布時間 :2016-11-14 11:26 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB設計焊點過密,易造成波峰連焊,焊點間漏電。下面深圳宏力捷為大家來分析下PCB設計焊點過密的優化方式。

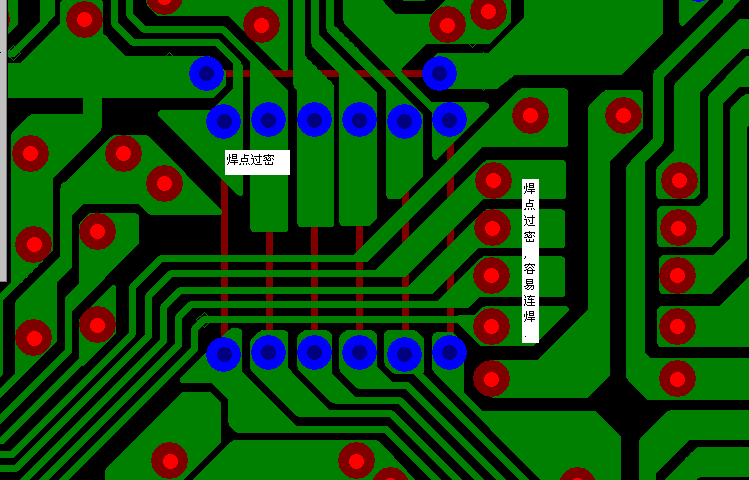

PCB設計焊點過密,易造成波峰連焊,焊點間漏電
分析:此板插件元件較多,相對較密。因為焊點和焊點間的間距較密為0.3-0.5mm,容易造成連焊,同時因為助焊劑質量差,造成在南方梅雨天氣大量漏電。

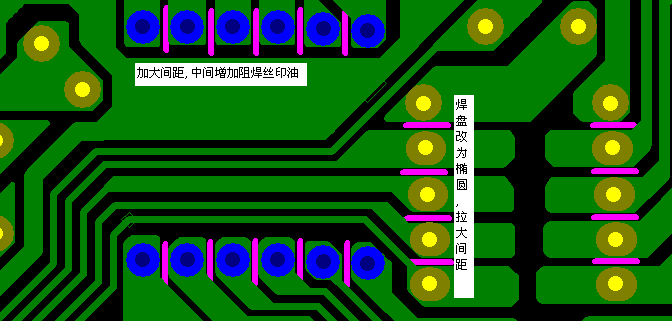

對策:加大焊點間距,中間增加阻焊油。嚴格控制助焊劑質量。

思考:設計較密的PCB板時,盡量小范圍密一點,能拉開的地方盡量拉開。如PCB的安全間距雖然為0.3MM,但能做到0.6MM的地方盡量加大到0.6以上,這樣出問題的概率就會大大降低。
加大焊點間距,中間增加阻焊油。嚴格控制助焊劑質量。


深圳宏力捷推薦服務:PCB設計打樣 | PCB抄板打樣 | PCB打樣&批量生產 | PCBA代工代料
