PCB設計Gerber文件的輸出輸入設置(上)

發布時間 :2016-12-26 11:20 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
一、Gerber輸出文件的設置
  印刷電路板(PCB)是由一系列板層所建構而成,而每板層又經多項化學與機械處理所組成。要生產PCB的板層,PCB工廠都利用板層的光學底片,底片上的圖樣與PCB編輯器上所繪制的一致。
  只要PCB的設計完畢,且通過所有設計規則檢查后,一定會要求產生Gerber文件。在制造上每一層均需該層的Gerber文件。Gerber文件是種標淮語言格式,利用它將PCB設計軟件里的電路板布局資料,轉換成光學底片。當PCB生產工廠接受了Gerber文件,并將它載入光繪圖機即能產生光學底片。
  Gerber文件的內容包括板層上物件的形狀、大小、座標。其中形狀被Gerber文件規劃成透鏡隙徑(aperture),稱的為埋入型隙徑(embedded aperture)。

二、Gerber文件選項的設置

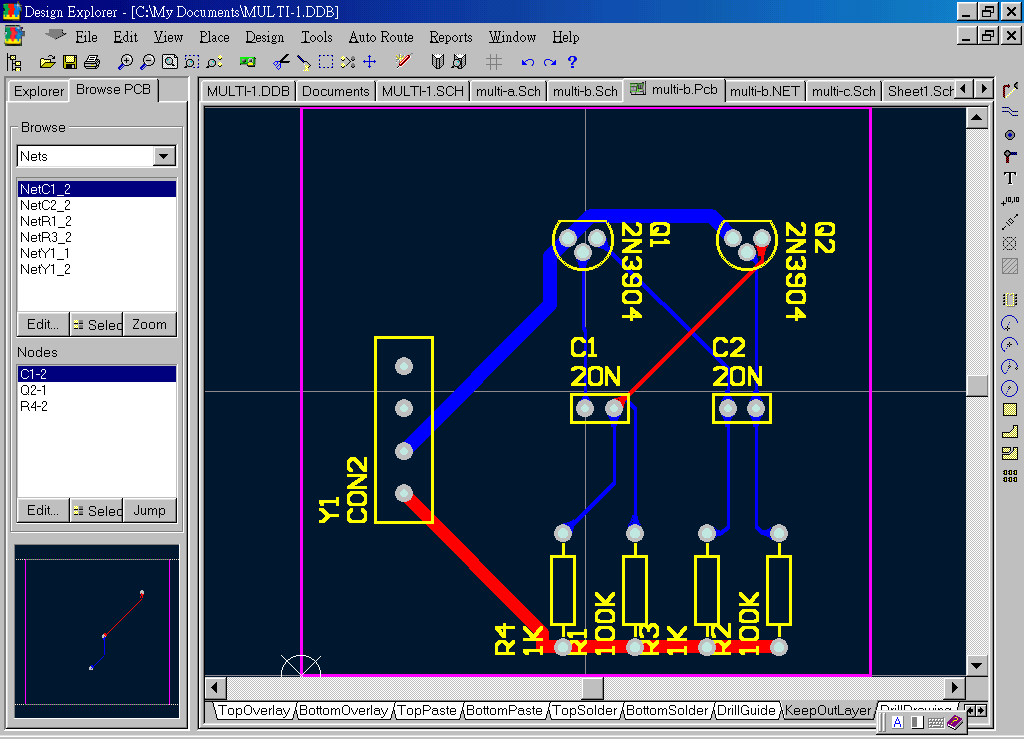

  下邊為一個已經完成的PCB電路LAYOUT圖,如何產生Gerber文件?
一個已經完成的PCB電路LAYOUT圖

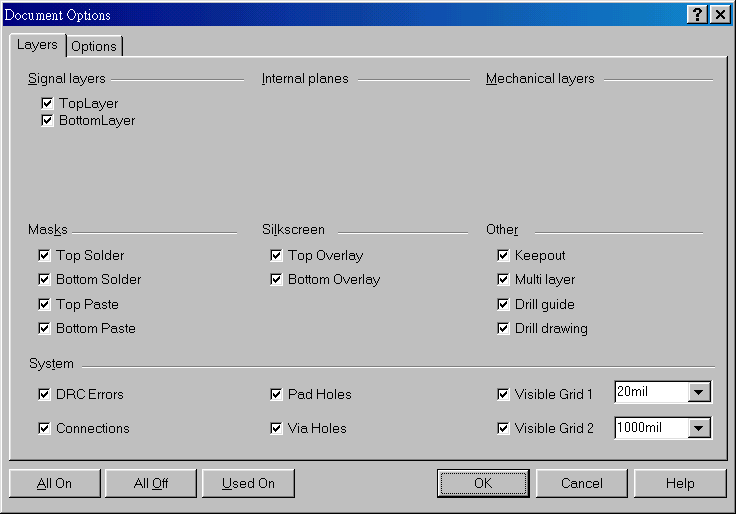

  在主功能列,Design >> Option,打開Document Option設置環境。在中間區塊Other勾選Drill guide以及Drill drawing兩項。按下OK鈕離開。
在主功能列,Design >> Option,打開Document Option設置環境

  要使Gerber文件包含在CAM輸出文件資料夾里,可在PCB編輯環境下,點選主功能表的File >> Cam Manager,啟動Cam輸出文件設置精靈。
 要使Gerber文件包含在CAM輸出文件資料夾里,可在PCB編輯環境下,點選主功能表的File >> Cam Manager

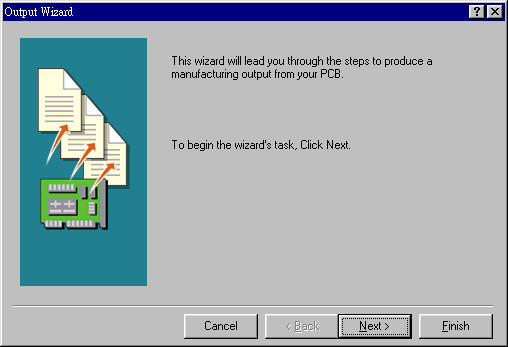

  輸出文件精靈可協助產生各種工業用的輸出文件,按下Next 鈕后,出現六種選項供選取。
輸出文件精靈可協助產生各種工業用的輸出文件

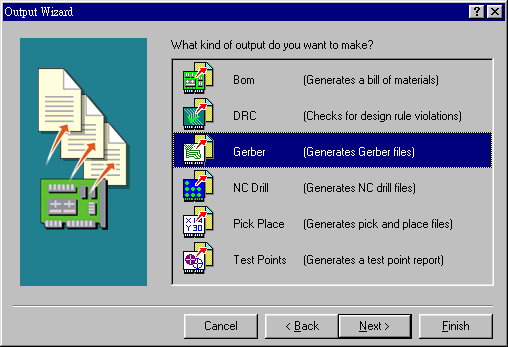

  根據輸出文件產生的需要點選對應的選項,按Next 再開啟下一步驟的界面。
根據輸出文件產生的需要點選對應的選項

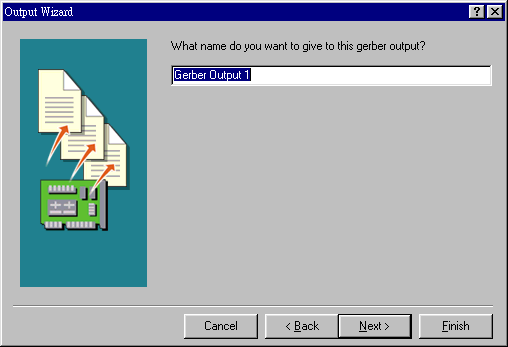

  Cam輸出文件精靈詢問此輸出文件的文件名為何?在此以內定值為其文件名,即 Gerber Output 1為此文件名。再按下Next結束命名,同時啟動下一界面。
Cam輸出文件精靈詢問此輸出文件的文件名為何?

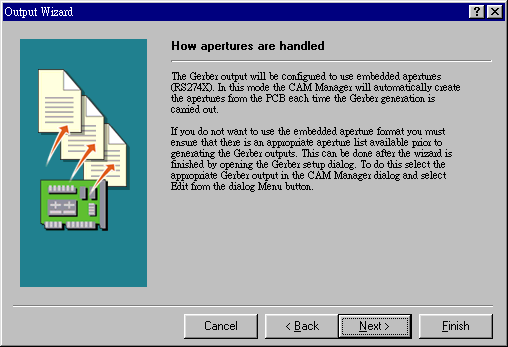

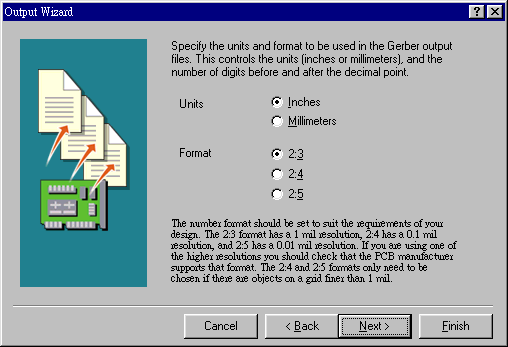

輸出文件精靈再度詢問透鏡隙徑(apertures)是否沿用內定值,或要自訂?在此接受其內定值并按下Next進行下一步。
輸出文件精靈再度詢問透鏡隙徑(apertures)是否沿用內定值
