PCB設計技巧:PADS Layout轉Gerber(上)

發布時間 :2017-06-14 10:37 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB設計完成后接下來就是制板生產,PCB制板生產需要使用Gerber文件,于是就會遇到PCB文件轉Gerber文件的問題。不同的PCB設計軟件轉Gerber的方法不一樣,下面深圳宏力捷為大家介紹下PADS Layout轉Gerber的方法。

*.pcb后綴的文件一般可直接雙擊文件打開,也可打開PADS2005后點擊工具欄File→Open(Ctrl+O)打開;而*.asc后綴的文件則須點擊工具欄File→Import進行導入。
1)依次按Alt→S→O或在Setup菜單中選擇Set Origin將原點設置到圖形的左下角(可以讓輸出的Gerber文件層與層之間對齊)

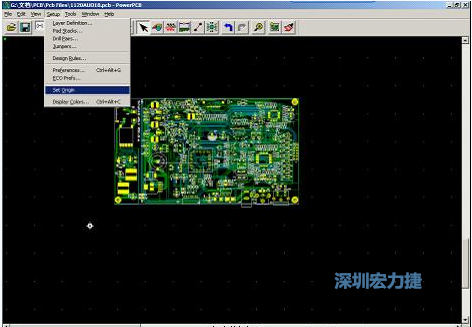

依次按Alt→S→O或在Setup菜單中選擇Set Origin將原點設置到圖形的左下角

2)點擊工具欄File→Tools→Pour Manager調出下圖的覆銅菜單選擇Hatch,Hatch Mode則選Hatch All,按Start進行覆銅,并可按Setup打開Perferences(Ctrl+Alt+G)對系統參數進行一些適當?shù)脑O(shè)置

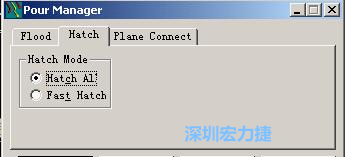

點擊工具欄File→Tools→Pour Manager調出下圖的覆銅菜單選擇Hatch,Hatch Mode則選Hatch All,按Start進行覆銅
指令對話框選項說明如下:
Flood:按照Netlist與Design Rules設置,全部重新進行電氣填充。此項為設計工程師鋪銅常用。
Hatch:根據客戶所定義的填充區域進行填充,即是將文件中所見的銅箔輪廓變成大銅箔。(電路板工廠工程用此進行還原鋪銅)
Plane Connect:在多層板的內層中設置的特殊填充區域,多層板內層層屬性為Mix/Splix plane的平面分割面屬性時須用Plane Connect灌銅。

3)改單位Global→Design Units;改最小顯示線寬Global→Drawing(在圖形界面可用R+空格+數值設定)

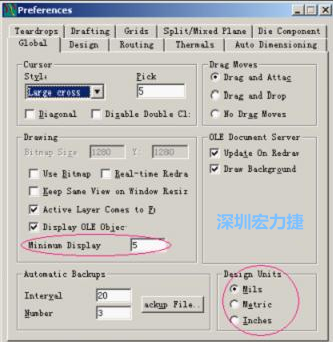

改單位Global→Design Units;改最小顯示線寬Global→Drawing

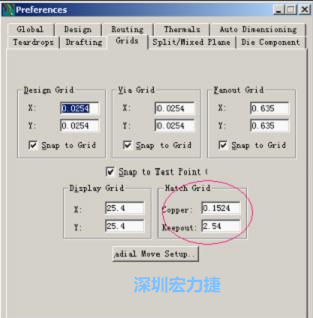

4) 改銅皮的填充網格Global→Design Units,填充方向Drafting→Direction;Hatch Grid中Copper此數值為大銅箔中所填充的線條中心到中心的距離。

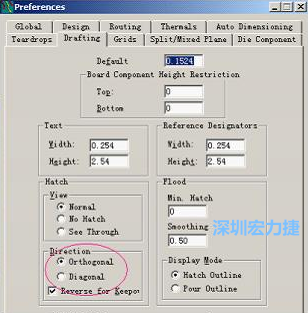

 改銅皮的填充網格Global→Design Units,填充方向Drafting→Direction;Hatch Grid中Copper此數值為大銅箔中所填充的線條中心到中心的距離。Hatch Grid中Copper此數值為大銅箔中所填充的線條中心到中心的距離。

5)覆銅完成后不要急于轉換GERBER;因?yàn)榭赡芤蛟O(shè)計人員的習慣,而某些特殊元素放于不同層;如果不先進行逐層檢查,可能會漏掉一些特殊的元素。按Ctrl+Alt+C打開顏色設置窗口,通過顏色設置來分析文件;將線路層的勾去掉,設置顯示的層,將其相應選項前打個勾;Visible on打上勾,表示所有可見層打開,將顯示的層使用到的元素各設置成不同的顏色。

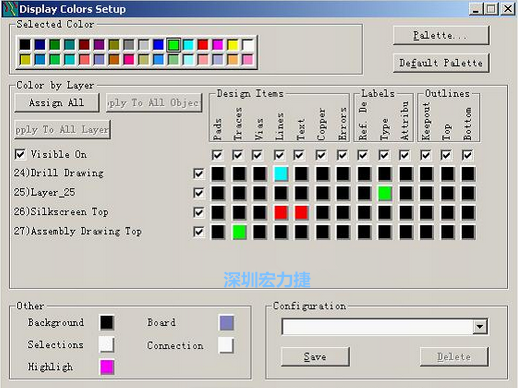

按Ctrl+Alt+C打開顏色設置窗口,通過顏色設置來分析文件;將線路層的勾去掉,設置顯示的層,將其相應選項前打個勾;

6)點Apply或OK返回圖形界面,通過顏色或點擊后按Ctrl+Q判定屬于哪一層,并判斷是否為須輸出的元素(可通過打開線路來判斷),分析完后再打開顏色設置窗口,將Visible on的勾取消和逐一打開線路層,對線路進行檢查和對字符做一些適當?shù)恼{(diào)整,著重看設計為Lines的元素是否須輸出和Text是做成銅字還是做成絲?。ㄒ话闳绻鸗ext是在銅皮或走線上則做成絲印,如果Text與周邊銅皮或走線隔離則做成銅字),如果圖形像下圖一樣無法顯示鉆孔,只須圖(186)將紅色圈住的活動層改為當前顯示層即可。

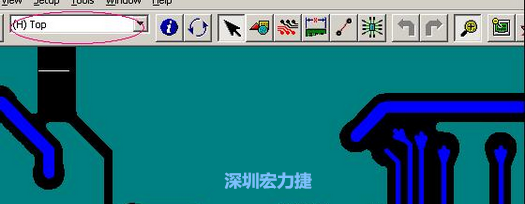

如果圖形像下圖一樣無法顯示鉆孔,只須圖(186)將紅色圈住的活動層改為當前顯示層即可。

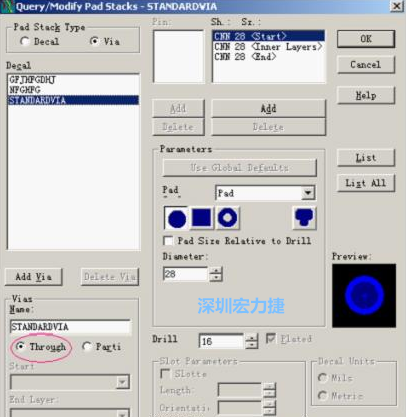

7)分析文件完成后,點擊菜單Setup→Pad Stacks調出焊盤堆設置窗口,將Pad Stack Type改為Via,如果不是盲孔或埋孔板,孔的屬性都應為Through,不可為Parti,否則輸出鉆孔時Parti屬性的孔將無法輸出。
分析文件完成后,點擊菜單Setup→Pad Stacks調出焊盤堆設置窗口,將Pad Stack Type改為Via

8)如果是盲孔或埋孔板,則還須點擊菜單Setup→Drill Partis調出鉆孔對設置窗口,看有無按孔的屬性設置好鉆孔層,如無則須作相應的添加或調整。

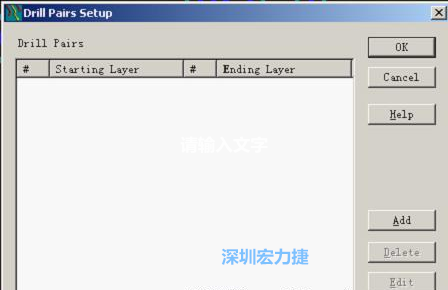

如果是盲孔或埋孔板,則還須點擊菜單Setup→Drill Partis調出鉆孔對設置窗口,看有無按孔的屬性設置好鉆孔層,如無則須作相應的添加或調整。

9)字符主要檢查是否上焊盤、字體太小或太大、字符反字符等現象,如果有上述的現象,可先在PADS中對字符進行移動、放大或縮小、鏡像或旋轉、字符線寬等操作,這會比在CAM軟件要方便多了,如圖(189)
a) 移動字符:設定過濾器→框選要移動的部分或全部字符→Ctrl+Q→將X、Y兩個數值適當改動。
b) 更改字符大?。?/strong>設定過濾器→框選要更改的部分或全部字符→Ctrl+Q→將Height(高度)改為1.2,將Width(字符的線寬)改為0.15。
如果有個別字符是反字,可以選取相應的字符,然后選擇Mirrores(鏡像),將字符改為正字。
字符主要檢查是否上焊盤、字體太小或太大、字符反字符等現象,如果有上述的現象,可先在PADS中對字符進行移動、放大或縮小、鏡像或旋轉、字符線寬等操作

10)至此文件也已分析完及做了相應的優化和調整,接著可以按Alt+F、C打開CAM輸出窗口。

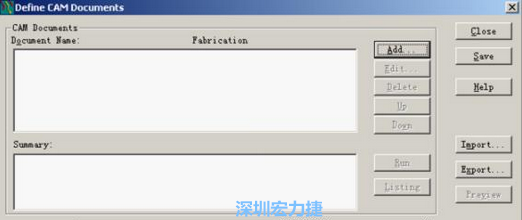

至此文件也已分析完及做了相應的優化和調整,接著可以按Alt+F、C打開CAM輸出窗口。
