如何消除FPC貼片加工不平整問題?

發布時間 :2021-04-28 16:39 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
FPC軟板與普通的FR4板的最大區別就是它的“軟”,因此在SMT貼片加工中的核心工藝就是將軟板變成硬板來進行貼片加工,實現方法就是利用夾具以及(托盤)進行輔助生產。還有一個關鍵點就是要確保FPC安裝表面平整。接下來深圳SMT廠家-深圳宏力捷電子就為大家介紹導致FPC貼片加工不平整的因素以及解決FPC貼片加工不平整問題的措施。

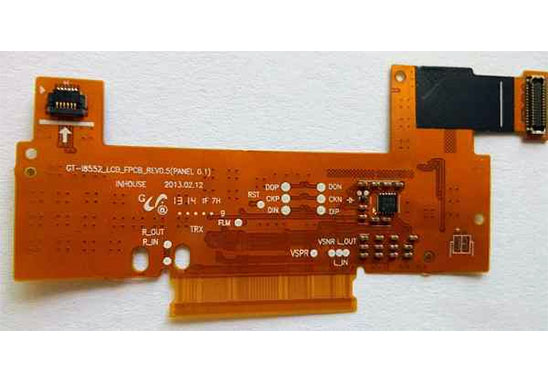

FPC貼片加工


導致FPC貼片加工不平整的因素

1. FPC的變形;
2. 貼附材料的厚度、位置;
3. FPC加強板或背膠的厚度。



解決FPC貼片加工不平整問題的措施

1. 高溫膠帶是影響FPC表面光潔度的主要因素。為了能夠消除對焊膏印刷的影響,一般可以要求進行高溫保護膠紙距離焊盤8mm以上(取決于焊盤尺寸與膠紙厚度)。
2. FPC加固板和背膠是影響FPC表面平整度的另一個主要因素。一般可以通過使用在托盤上挖槽的方法進行解決。FPC的設計應與加固板和后膠到墊子之間的距離,如 8mm。
3. 磁性進行夾具壓片的厚度與開口設計尺寸。一般選用0.06mm厚的不銹鋼。6~8m以上的印刷比率。

FPC貼片加工廠家


深圳宏力捷SMT貼片加工能力

1. 最大板卡:310mm*410mm(SMT);
2. 最大板厚:3mm;
3. 最小板厚:0.5mm;
4. 最小Chip零件:0201封裝或0.6mm*0.3mm以上零件;
5. 最大貼裝零件重量:150克;
6. 最大零件高度:25mm;
7. 最大零件尺寸:150mm*150mm;
8. 最小引腳零件間距:0.3mm;
9. 最小球狀零件(BGA)間距:0.3mm;
10. 最小球狀零件(BGA)球徑:0.3mm;
11. 最大零件貼裝精度(100QFP):25um@IPC;
12. 貼片能力:300-400萬點/日。


我們的優勢

1. 實力保障
? SMT車間:擁有進口貼片機,光學檢查設備多臺,可日產400萬點。每道工序都配備有QC人員,能夠盯緊產品質量。
? DIP產線:擁有波峰焊兩臺,其中工作三年以上的老員工就有十多人,工人熟練程度高,可焊接各類插件材料。

2. 品質保障,性價比高
? 高端設備可貼精密異形件,BGA,QFN,0201類材料。也可樣板貼片,散料手放。
? 樣板與大小批量均可生產,打樣800元起,批量0.008元/點起,無開機費。

3. 電子產品貼片、焊接經驗豐富,交貨穩定
? 累積服務上千家電子企業,涉及多類汽車設備與工控主板的SMT貼片加工服務,產品常出口歐美地區,品質能夠得到新老客戶的肯定。
? 交貨準時,材料齊全后正常3-5天出貨,小批量也可加急當天出貨。

4. 維修能力強,售后服務完善
? 維修工程師經驗豐富,可維修各類貼片焊接所造成的不良產品,能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應,最快速度解決您的訂單問題。
