PCB板上絲印字母的含義

發布時間 :2022-08-05 09:18 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
      在PCB板上,有很多的絲印字母,如R107、C118、Q102、D202等。這些字母表示什么意思你知道嗎?其實,PCB板上的字母表示的是電子元器件的簡稱,在字母的后面還往往會跟上數字,這些數字也都是有含義的。

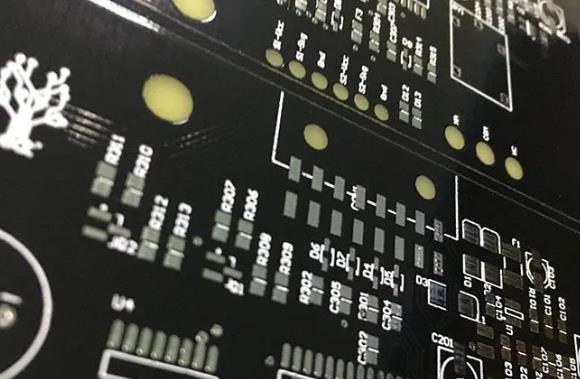

PCB板上絲印字母的含義


PCB板上部分字母表示的含義

      B:蜂鳴器
      C:電容器
      D:二極管
      F:保險絲
      J:跳線
      L:電感
      Q:三極管
      R:電阻器
      RT:熱敏電阻
      T:變壓器
      U:芯片、集成電路(IC)
      W:穩壓管
      Y:晶振

      電路板上常常見到R107、C118、Q102、D202等編號,一般情況下,第一個字母標識器件類別,比如R代表電阻器,C代表電容器,D表示二極管、Q表示三極管等;第二個是數字,表示電路功能編號,如“1”表示主板電路,“2”表示電源電路等等,這是由電路設計者自行確定的;第三、四位表示該器件在該電路板上同類器件的序號。
