小批量SMT貼片加工方法及流程

發布時間 :2024-07-24 16:35 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
小批量SMT貼片加工是指在中小規模生產中使用表面貼裝技術(Surface Mount Technology,SMT)進行電子元器件的貼裝和焊接。與大批量生產相比,小批量SMT貼片加工更具靈活性和成本效益,適用于樣品制作、小規模試生產以及多品種小批量生產。下面詳細介紹小批量SMT貼片加工的具體方法和流程。

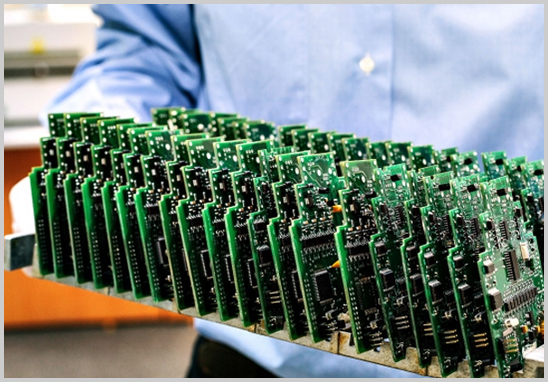

小批量SMT貼片加工方法及流程

方法與流程

1. 設計與工程準備
- 原理圖設計:使用電子設計自動化(EDA)軟件進行電路原理圖設計。
- PCB設計:根據原理圖設計PCB布局,考慮元件布局、布線、散熱等因素。
- BOM表生成:生成物料清單(Bill of Materials,BOM),列出所需元器件的型號、數量和規格。

2. 物料采購
- 元器件采購:根據BOM表采購元器件,注意元器件的規格、質量和供貨時間。
- PCB板制作:根據設計文件制作PCB板,選擇合適的供應商以確保質量和交貨時間。

3. 鋼網制作

- 鋼網設計:根據PCB設計生成鋼網文件,用于在PCB上印刷焊膏。
- 鋼網制作:選擇合適的鋼網制作工藝,確保鋼網精度和使用壽命。

4. 焊膏印刷
- 焊膏選擇:選擇合適的焊膏類型,通常根據元器件和PCB的要求選擇合適的焊膏。
- 印刷焊膏:使用鋼網和焊膏印刷機將焊膏精確地印刷到PCB的焊盤上。

5. 元器件貼裝
- 編程與調試:在貼片機中編程,設置元器件的位置、角度和取放參數,并進行調試。
- 元器件貼裝:使用貼片機將元器件精確地貼裝到PCB上,注意貼裝精度和速度。

6. 回流焊接
- 預熱:將PCB預熱到一定溫度,使焊膏開始融化。
- 回流焊接:通過回流焊接設備將PCB加熱到焊膏熔化溫度,使元器件與PCB焊盤牢固連接。
- 冷卻:將PCB冷卻,使焊點凝固,形成穩定的電氣連接。

7. 檢測與維修
- 光學檢測(AOI):使用自動光學檢測設備檢查焊點和元器件的貼裝質量,發現缺陷和錯誤。
- X光檢測:使用X光設備檢測焊點內部質量,特別是BGA等封裝的元器件。
- 手動維修:針對檢測出的缺陷進行手動維修和返工,確保每塊PCB都符合質量標準。

8. 功能測試
- 電氣測試:對PCB進行電氣性能測試,確保所有電路和元器件正常工作。
- 功能測試:對整機功能進行測試,模擬實際使用環境,確保產品功能正常。

9. 包裝與出貨
- 清洗:清洗PCB,去除焊接過程中殘留的焊劑和雜質。
- 包裝:對經過測試和檢驗的PCB進行包裝,防止在運輸過程中受到損壞。
- 出貨:將包裝好的PCB按訂單要求出貨,確保及時交付給客戶。

小批量SMT貼片加工的優勢
- 靈活性高:可以根據需求快速調整生產計劃,適應小批量、多品種的生產模式。
- 成本控制:相比大批量生產,小批量加工可以有效控制成本,避免庫存積壓和浪費。
- 快速響應:能夠快速響應客戶需求,縮短產品開發周期和上市時間。
- 高質量:通過嚴格的檢測和測試流程,確保產品質量,滿足客戶的高質量要求。

結語
小批量SMT貼片加工是一種靈活、高效、成本控制優良的生產方式,適用于樣品制作、小規模試生產以及多品種小批量生產。通過合理的設計、精確的物料采購、嚴格的工藝控制和全面的檢測,確保每一塊PCB的高質量和可靠性。
