鋪銅在PCB設計中的作用及其注意事項

發布時間 :2024-07-25 15:31 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部

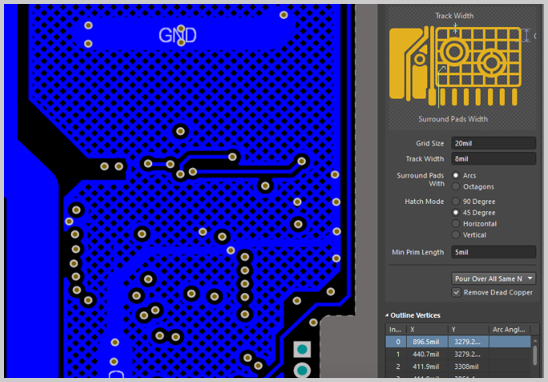

在完成PCB設計的所有內容之后,通常還會進行最后一步的關鍵步驟——鋪銅。鋪銅是將PCB上閑置的空間用銅面覆蓋,各類PCB設計軟件均提供了智能鋪銅功能,通常鋪銅完成的區域會變成紅色,代表這部分區域被覆蓋銅。那么,為什么要進行鋪銅呢?不鋪銅不行嗎?

鋪銅在PCB設計中的作用及其注意事項

實際上,鋪銅對于PCB的性能和可靠性有著多方面的積極作用,如減小地線阻抗、提高抗干擾能力、幫助散熱等。本文將詳細探討鋪銅在PCB設計中的作用及其注意事項。

1. 降低地線阻抗
降低地線阻抗
數字電路中存在大量尖峰脈沖電流,因此降低地線阻抗顯得尤為必要。鋪銅是一種常見的降低地線阻抗的方法。通過增加地線的導電截面積,可以降低地線的電阻;通過縮短地線的長度,可以減小地線的電感,從而降低地線的阻抗;還可以控制地線的電容,使其適當增加,從而提高地線的導電性能,進一步降低地線的阻抗。

屏蔽防護和噪聲抑制
大面積的地或電源鋪銅可以起到屏蔽作用,減少電磁干擾,提高電路的抗干擾能力,滿足EMC的要求。對于高頻電路來說,鋪銅還可以給高頻數字信號提供完整的回流路徑,減少直流網絡的布線,從而提高信號傳輸?shù)姆€(wěn)定性和可靠性。

2. 提高散熱能力
鋪銅除了用于降低地線阻抗外,還可以用于散熱。金屬是易導電導熱的材質,因此在PCB上進行鋪銅,可以增加板子的金屬成分,增大散熱表面積,從而有助于PCB板整體的散熱。

均勻分布熱量
鋪銅可以幫助均勻分布熱量,防止局部高溫區域的產生。通過將熱量均勻分布到整個PCB板上,可以減少局部熱量集中,降低熱源的溫度梯度,提高散熱效率。

具體方法
- 設計散熱區域:根據PCB板上的熱源分布情況,合理設計散熱區域,并在這些區域鋪設足夠的銅箔,以增加散熱表面積和導熱路徑。
- 增加銅箔厚度:在散熱區域增加銅箔的厚度,可以增加導熱路徑,提高散熱效率。
- 設計散熱通孔:在散熱區域設計散熱通孔,通過通孔將熱量傳導到PCB板的另一側,增加散熱路徑,提高散熱效率。
- 增加散熱片:在散熱區域增加散熱片,將熱量傳導到散熱片上,再通過自然對流或風扇散熱器等方式散發熱量,提高散熱效率。

3. 減少形變,提高制造質量
鋪銅可以幫助保證電鍍的均勻性,減少層壓過程中板材的變形,尤其是對于雙面或多層PCB來說,提高PCB的制造質量。如果某些區域銅箔分布多,某些區域分布又過少,就會導致整個板子分布不均,鋪銅可以有效減少這個差距。

4. 滿足特殊器件的安裝需求
對于一些特殊器件,例如需要接地或特殊安裝要求的器件,鋪銅可以提供額外的連接點和固定支撐,增強器件的穩定性和可靠性。

適用場景與限制
盡管鋪銅有諸多優點,但在某些情況下,鋪銅可能不適合或不可行。

高頻信號線路
對于高頻信號線路,鋪銅可能會引入額外的電容和電感,影響信號的傳輸性能。在高頻電路中,通常需要控制地線的走線方式,減小地線的回流路徑,而不是過度鋪銅。

高密度線路板
對于密度較高的線路板,過度鋪銅可能會導致線路之間的短路或者接地問題,影響電路的正常工作。在設計高密度線路板時,需要謹慎設計鋪銅結構,確保線路之間有足夠的間距和絕緣,避免出現問題。

焊接困難
如果對元器件的管腳進行鋪銅全覆蓋,可能會導致散熱過快,使得拆焊和返修變得困難。銅的導熱率很高,因此在焊接時銅面會迅速導熱,影響焊接溫度的控制。設計上可以采用"十字花焊盤"減少熱量散發,方便焊接。

特殊環境要求
在一些特殊環境中,如高溫、高濕、腐蝕性環境等,銅箔可能會受到損壞或腐蝕,從而影響PCB板的性能和可靠性。在這種情況下,需要根據具體的環境要求選擇合適的材料和處理方式,而不是過度鋪銅。

特殊層次的板
對于柔性電路板、剛?cè)峤Y(jié)合板等特殊層次的板,需要根據具體的要求和設計規范進行鋪銅設計,避免過度鋪銅導致的柔性層或剛?cè)峤Y(jié)合層的問題。

結論
鋪銅在PCB設計中扮演著重要角色,具有降低地線阻抗、提高散熱能力、減少形變、滿足特殊器件安裝需求等多重優點。在具體應用中,需要根據電路要求、環境要求和特殊應用場景,進行適當?shù)匿併~設計,以確保PCB的性能和可靠性。在高頻信號線路、高密度線路板、特殊環境等特定情況下,應謹慎設計鋪銅結構,避免潛在的問題。通過合理鋪銅設計,可以顯著提升PCB的整體性能和制造質量。
