PCBA加工對PCB板的常見要求

發布時間 :2024-09-05 15:58 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
在PCBA加工過程中,PCB板的質量和設計直接影響到組裝效果和最終產品性能。作為一家擁有20多年P(guān)CBA加工經驗的PCBA代工代料加工工廠,深圳宏力捷電子發現,了解并遵循一些常見的PCB板要求,有助于優化整個生產流程,確保產品的穩定性和高效性。

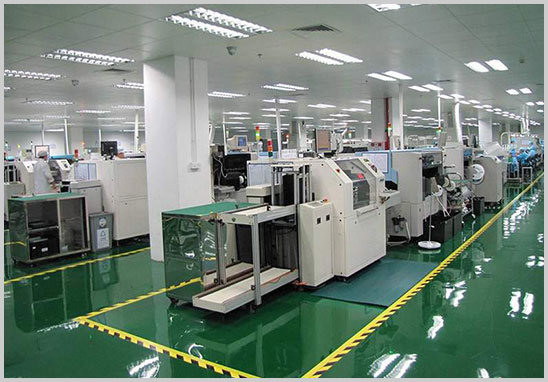

深圳PCBA加工廠

PCBA加工過程中對PCB板的常見要求
1. 板材選擇
技術背景:PCB板材的選擇會直接影響到電路的性能和生產工藝。常見的板材包括FR-4(玻纖環氧樹脂覆銅板)和其他特殊材料,如陶瓷基板和鋁基板。

要求及影響:
- FR-4是常見的通用材料,適合大多數電子產品。
- 特殊應用(如高頻電路或散熱要求高的電路)可能需要使用陶瓷基板或鋁基板,以提升耐高溫、散熱能力和機械強度。
- 板材厚度應符合設計要求,一般為1.6mm左右。太薄的板材易變形,影響組裝質量。

2. 尺寸公差
技術背景:PCB板在設計時,需要嚴格控制尺寸公差,以確保其能夠準確安裝到設備中,滿足組裝要求。

要求及影響:
- 通常,PCB板的外形尺寸公差應控制在±0.1mm以內,以確保精確配合。
- 過大的公差會導致PCB無法正確安裝到外殼或無法與連接器精確對接,從而影響裝配效率。

3. 焊盤設計
技術背景:焊盤是PCB上電子元件焊接的基礎,其設計對元件的焊接質量和電氣連接有直接影響。

要求及影響:
- 焊盤設計應與元器件引腳大小匹配,焊盤過大或過小都可能導致焊接不良。
- 焊盤間距需足夠大,避免短路,特別是在密度較高的設計中,推薦焊盤之間留有至少0.2mm的間距。
- 對于BGA(球柵陣列)等高密度封裝元件的焊盤設計,需考慮電氣性能和熱應力分布。

4. 線路寬度與間距
技術背景:PCB上的導線寬度和間距直接影響電路的導通能力和抗干擾能力。通常,導線寬度需要根據電流大小及工作環境進行設計。

要求及影響:
- 高電流應用需設計較寬的導線,以確保能承載足夠的電流,避免過熱或斷路。常見的1A電流需要至少0.25mm寬的導線。
- 導線間距應根據電壓等級來設計,以避免短路或電氣干擾。通常,1.5倍于導線寬度的間距是常見的設計標準。

5. 孔徑和過孔設計
技術背景:過孔是PCB層間連接的重要通道,孔徑設計需根據元件引腳和電氣需求確定。

要求及影響:
- 通常,過孔孔徑應比引腳直徑大0.2mm,以便于焊接。如果過小,焊接時可能會導致引腳無法插入,增加返工率。
- 對于較大的電流傳輸,建議使用較大的過孔或采用多個過孔并聯的設計,以降低電阻和熱量積累。

6. 表面處理要求
技術背景:PCB板的表面處理(如鍍錫、鍍金等)決定了焊接的可操作性和耐氧化性。

要求及影響:
- 常見的表面處理方式包括HASL(熱風整平)、ENIG(化學鍍金)等。HASL適合普通應用,而ENIG適合要求較高的精密電路。
- 選擇合適的表面處理方式可提升焊接質量和可靠性,避免焊接時出現不良焊點。

常見問題及解決方案
在實際生產中,PCB設計不符合上述要求會導致許多常見問題,如焊接不良、短路或斷路等。為了幫助客戶避免這些問題,宏力捷建議:
- 早期介入設計審查:在PCB設計階段,我們的工程團隊可以提供建議,確保設計符合制造要求。
- 使用先進的測試手段:通過AOI(自動光學檢測)、X-ray等技術檢測線路和焊點的精度,及時發現問題并修正。
- 嚴格控制生產流程:從原材料的選擇到最終成品的交付,每個環節都嚴格按照標準執行,確保產品符合客戶要求。

結論
PCB板作為PCBA加工的核心部分,其設計和制造對產品的最終質量有著至關重要的影響。了解并遵循PCB板的常見要求,不僅能提高產品的性能和可靠性,還能減少生產過程中的不良品率。深圳宏力捷電子憑借多年P(guān)CBA加工經驗和專業的技術團隊,能夠?yàn)榭蛻籼峁┤娴脑O(shè)計建議和優質的加工服務,確保每個環節都符合高標準要求。

通過提前規劃和優化PCB板的設計,客戶不僅能夠提升生產效率,還能獲得更高質量的產品,進一步增強市場競爭力。
