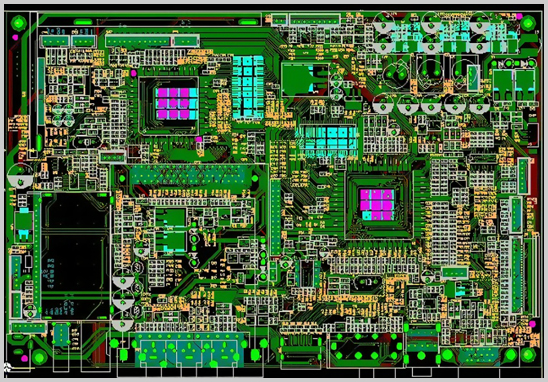

四層PCB廣泛應用于復雜電子設備中，因其具有更高的信號完整性和更強的電磁兼容性，成為現代電子產品設計的主流選擇。深圳宏力捷電子作為一家經驗豐富的PCB設計公司，深知四層PCB的設計和打樣過程具有一定的復雜性。
1. 層疊設計的合理性
概念：四層PCB的層疊結構通常由兩層信號層和兩層電源/接地層組成。層疊設計對信號完整性和電磁兼容性至關重要。
常見問題：不合理的層疊設計可能導致信號串擾、阻抗不匹配以及輻射干擾等問題。
解決方案：最佳實踐是將電源層和接地層放置在中間兩層，外層作為信號層。這樣不僅有利于減小層間的寄生電感，還能有效屏蔽外部干擾。特別是信號層應避免長距離的平行走線，以減少信號串擾。
2. 電源和地平面的完整性
概念：在四層PCB設計中，電源層和地層的完整性直接影響信號傳輸的質量和電路的穩定性。
常見問題：電源或接地層中存在不連續或切割的情況，會導致電源噪聲增加和信號的電壓波動。
解決方案：在設計時應確保電源層和地層的完整性，避免不必要的切割。通過減少過孔數量，確保電源和接地平面保持連續。同時，盡量在接地層上提供完整、無切割的回流路徑，以減少信號的電磁干擾。
3. 阻抗匹配設計
概念：對于高速電路設計，信號的阻抗匹配是確保信號質量的關鍵。阻抗不匹配會導致信號反射，進而影響信號完整性。
常見問題：在高速PCB中，未能正確考慮阻抗匹配可能導致信號失真、數據丟失，甚至設備無法正常工作。
解決方案：在設計階段，首先需要計算并確保關鍵信號的走線寬度和層疊結構符合阻抗要求。使用計算工具精確地設計阻抗匹配，并嚴格按照生產廠商的參數進行設計，以確保最終產品符合設計規范。
4. 過孔設計的合理性
概念：過孔是將信號從一個層傳輸到另一個層的重要途徑，但其設計不當會引發信號完整性問題，特別是在四層板上。
常見問題：過多或不合理的過孔設計會引起信號反射和串擾，同時增加信號的傳輸路徑，導致信號延遲和衰減。
解決方案：合理安排過孔的位置和數量，盡量減少不必要的過孔。高速信號的走線應盡量減少層間切換，避免信號延遲。同時使用盲孔或埋孔技術可以進一步優化信號傳輸。
5. 信號走線的長度匹配
概念：在高速數字電路中，差分信號和時鐘信號的長度匹配非常重要，長度不一致會導致信號延遲和同步問題。
常見問題：未能對差分信號進行精確的長度匹配，可能導致數據傳輸中的誤碼率增加，甚至引發數據丟失。
解決方案：對于差分對信號，應嚴格控制兩條走線的長度，確保它們的長度差在允許的范圍內?？梢允褂蒙咝巫呔€的方式來平衡走線長度。此外，盡量保持時鐘信號和其他高速信號的等長，以確保信號同步。
結論
四層PCB的設計與打樣是一項復雜且精密的工作，每一個細節都可能影響到最終的產品質量。深圳宏力捷電子憑借多年的PCB設計經驗，在四層PCB的打樣設計中有著豐富的技術積累。通過關注層疊設計、電源地平面完整性、阻抗匹配、過孔設計和信號走線長度匹配等細節，我們確保每個設計都能滿足客戶的高標準要求。在選擇PCB設計合作伙伴時，宏力捷電子將是您的可靠之選，為您提供高效、優質的四層PCB設計服務。
