在PCBA制造過程中，顏色是PCB板設計的一個可選項，通常并不影響電路板的性能。然而，許多人會好奇，PCBA板的顏色選擇是否會對其生產成本產生影響。在這篇文章中，我們將詳細探討PCBA板的顏色選擇的基本知識、影響顏色選擇的因素以及不同顏色是否會對成本產生顯著影響。
1. PCBA板顏色選擇的基本知識
PCBA板的顏色指的是PCB板表面的焊接阻焊層顏色，這層涂層可以保護板上的銅走線，并防止在焊接元器件時產生短路。最常見的顏色是綠色，它之所以流行，是因?yàn)榫G色的阻焊層在視覺上有助于工廠檢測電路板上的缺陷，也便于在檢查時查看走線和焊點。

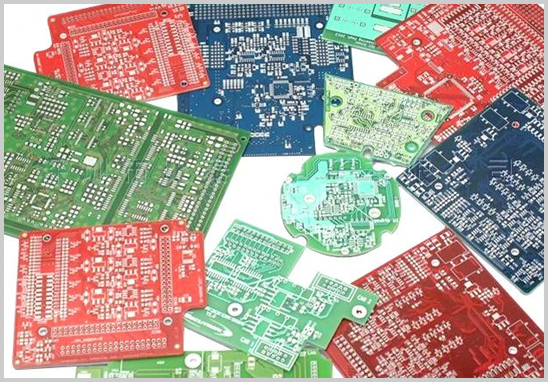

除了綠色，PCBA板還可以選擇其他顏色，如紅色、藍色、黑色、白色甚至黃色。這些顏色的選擇主要與視覺效果、品牌需求和特殊應用相關。
2. 影響PCBA板顏色選擇的因素
功能性需求
綠色常被選擇，不僅因?yàn)樗子跈z測焊接質量，還因?yàn)樗闹谱鞴に嚦墒?、配方穩定。其他顏色在功能上與綠色并無顯著差異，但某些應用中可能會選擇不同顏色以滿足特定功能需求。例如，黑色PCB在某些高端消費電子產品中被廣泛應用，體現其獨特的外觀設計。
審美需求和品牌形象
許多科技公司會根據品牌形象或產品外觀設計要求選擇不同的PCB顏色。例如，黑色PCB通常被認為更具高端感，而紅色或藍色則常用于定制產品，以使產品在外觀上更加獨特。這類審美需求通常不會影響PCB的功能，但會影響到用戶對產品的視覺感知。
可制造性
不同顏色的PCB制造工藝大致相同，但由于某些顏色（如黑色或白色）的阻焊層在對比度和缺陷檢測方面不如綠色理想，這可能會給生產過程中的檢測和品質控制帶來額外的挑戰。通常，使用綠色阻焊層的PCB更易于制造工人識別線路問題，從而提高生產效率。
3. 不同顏色PCB對生產成本的潛在影響
綠色PCB成本較低
綠色阻焊層材料的配方已經高度標準化，制造工藝成熟，且許多設備和檢測系統專門針對綠色PCB優化。因此，綠色PCB的生產成本往往較低，且生產速度更快，減少了出錯幾率。
其他顏色可能增加成本
對于紅色、藍色、黑色或白色等非標準顏色，盡管材料成本差異不大，但某些顏色（如黑色）的檢測難度增加，可能需要額外的工序或檢測設備。這可能導致制造過程復雜化，從而略微增加成本。例如，黑色PCB在檢測時可能會遇到反光問題，使得自動光學檢測（AOI）系統難以識別焊點缺陷，增加了人工檢測的需求和時間。
此外，非標準顏色的阻焊材料供應商數量相對較少，尤其在大批量生產中，供應鏈的選擇較為有限，因此成本可能會稍高。
實際案例或數據支持
在實際制造過程中，某些工廠確實發現，黑色和白色PCB的生產缺陷率較高，且檢測難度增加，導致生產成本有所上升。然而，這種成本差異通常較小，通常不會超過總成本的5%。對于大多數項目來說，這樣的成本差異可能不會顯著影響整體預算。
4. 結論：顏色選擇是否對成本有顯著影響？
總結而言，PCBA板的顏色選擇對其成本有一定的影響，但并非決定性因素。綠色PCB因其成熟的工藝和廣泛使用的設備而成本最低，其他顏色如紅色、藍色或黑色在特定應用中可能會增加制造難度，進而略微提升成本。
如果僅從生產成本角度出發，綠色通常是最經濟的選擇；而如果品牌形象和視覺效果對于產品設計至關重要，那么增加的成本可以被視為提升產品外觀和市場價值的合理投入。在大多數情況下，不同顏色的成本差異并不會對整體PCBA項目的預算產生重大影響，因此企業可以根據自身需求在顏色和成本之間找到平衡點。
