在電子制造業中,SMT是現代電子產品生產的核心工藝之一。隨著電子元器件小型化和復雜度的提高,SMT工藝變得愈加關鍵,但在加工過程中仍會出現一些常見問題,其中之一就是零件腳局部翹起(Lifted Lead)。零件腳翹起不僅會導致電氣連接不良,還會影響產品的整體質量和可靠性。因此,理解這一問題的成因并找到解決方案對提高產品質量和生產效率至關重要。

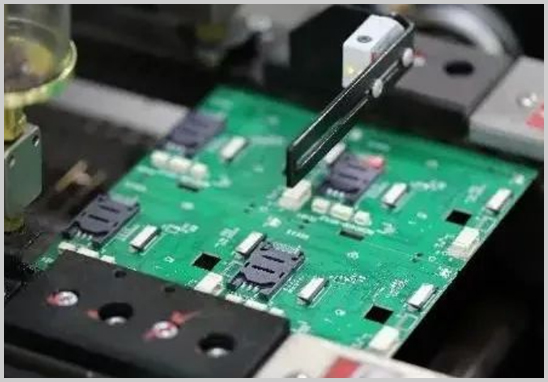

一、SMT加工的基本概念及工藝流程簡介
SMT(Surface Mount Technology)指的是將電子元器件直接安裝在印刷電路板(PCB)表面的技術。相較于傳統的通孔技術(THT),SMT顯著減少了組裝面積,并提高了自動化生產效率。SMT的基本工藝流程包括以下幾個步驟:
1. 絲網印刷:將焊膏通過鋼網印刷到PCB上的焊盤區域,焊膏的質量對后續工藝至關重要。
2. 元器件貼裝:使用貼片機將元器件精確地放置在PCB焊盤上。
3. 回流焊接:通過加熱使焊膏融化,形成可靠的焊接點。
4. 檢測和返修:通過光學檢測設備(AOI)檢查焊點質量,并在必要時進行返修。
在這一流程中,焊接質量至關重要,零件腳局部翹起問題通常發生在回流焊接環節。
二、零件腳局部翹起的原因分析
零件腳翹起問題通常由多種因素共同作用,以下是幾種常見原因的詳細分析:
1. 材料問題
- 焊膏質量不佳:焊膏作為元器件與PCB焊盤之間的橋梁,其粘度和顆粒分布直接影響焊接的質量。如果焊膏的活性不夠或粘度過低,可能無法在回流焊時形成良好的焊接接頭,導致部分焊點虛焊,從而引發零件腳翹起。
- 元器件引腳不平整:部分電子元器件的引腳存在生產公差,導致引腳不完全平齊。當某些引腳沒有完全接觸焊盤時,在焊接時就容易產生翹起現象。
- PCB焊盤質量問題:焊盤表面不平整或焊盤上存在氧化物、污染物,可能會導致焊接不牢,焊料無法均勻分布,最終造成零件腳的翹起。
2. 焊接工藝問題
- 焊膏印刷不均勻:如果在絲網印刷過程中,焊膏的厚度或分布不均勻,焊膏量不足的地方會導致焊點形成不良。焊點不飽滿時,元器件腳無法與焊盤緊密接觸,容易在回流焊過程中出現翹起現象。
- 回流焊溫度曲線不當:回流焊是SMT工藝中的關鍵步驟,溫度曲線直接決定了焊膏的熔化效果。如果預熱溫度過低,焊膏無法均勻地預熱,導致焊接時焊料流動性不足,從而形成虛焊。此外,峰值溫度過高或冷卻速度過快也可能導致焊點應力增大,產生翹腳現象。
- 焊膏過早氧化:焊膏在高溫下暴露過久會導致其氧化,氧化后的焊膏無法與焊盤和引腳形成有效的冶金結合,從而造成焊接強度不夠,導致翹起問題。
3. 溫度控制問題
- PCB翹曲:如果PCB在高溫焊接時發生了翹曲或變形,元器件的引腳可能與焊盤之間形成不均勻的接觸壓力,導致部分引腳翹起。這通常在多層PCB中較為常見,尤其是較大的板材在溫度變化時容易發生翹曲。
- 局部過熱或冷卻不均勻:回流焊爐內不同位置的溫度分布不均勻,可能導致焊點受熱不均,導致焊接質量差,產生零件腳翹起。
4. 裝配及機械壓力
- 貼片壓力過大或不均:在元器件貼裝過程中,如果貼片機的壓力設置不當,可能會導致某些引腳受力過大,從而導致回流焊過程中產生機械應力,最終引發翹腳現象。
- PCB板固定不穩:在焊接過程中,如果PCB沒有得到良好的固定,板子可能會在高溫下發生移動,導致元器件引腳在焊接時出現偏移或翹起。
三、解決方案
針對上述原因,以下是一些解決零件腳局部翹起問題的常見解決方案:
1. 改進焊膏質量
- 選擇合適的焊膏:確保使用適合特定產品的焊膏類型,選擇具有較高粘度和良好活性的焊膏,以確保焊接強度和可靠性。
- 定期更換焊膏:焊膏的儲存條件和使用期限至關重要。應定期檢查焊膏的活性,避免使用過期或受潮的焊膏。
2. 優化焊接工藝
- 均勻的焊膏印刷:確保焊膏印刷時鋼網厚度和孔隙尺寸的精確控制,并定期清潔鋼網,確保焊膏在焊盤上均勻分布。
- 優化回流焊溫度曲線:在設定回流焊溫度曲線時,確保每個階段的溫度符合焊膏供應商的建議,特別是預熱和峰值溫度的合理控制,以減少焊膏氧化和焊接缺陷。
3. 改善材料與裝配流程
- 提高元器件和PCB質量:選擇高質量的元器件和PCB材料,避免因材料不合格引發的翹腳問題。確保引腳平整,PCB焊盤無污染。
- 優化貼裝壓力:根據元器件的種類和大小,合理設置貼片機的壓力,避免對元器件施加過大或不均勻的壓力。
4. 強化質量檢測與控制
- 在線監控系統:通過AOI(自動光學檢測)系統在貼片和焊接后檢查元器件引腳是否正確就位,確保及時發現問題并進行調整。
- 定期維護設備:對回流焊爐、貼片機等設備進行定期維護,確保設備的溫度控制和機械操作穩定。
四、總結
SMT加工過程中零件腳局部翹起問題是影響產品質量的常見隱患。通過理解其成因——如材料質量、焊接工藝和溫度控制問題,并結合實際案例采取相應的解決方案,可以顯著減少零件腳翹起的發生率,從而提升產品的可靠性和生產效率。作為電子制造商,深圳宏力捷電子始終致力于優化生產工藝,確保為客戶提供高質量的PCBA產品。
