什么是ESD?電路板設計中如何進行靜電保護?

發布時間 :2016-09-12 11:32 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
最近在做電子產品的ESD測試,從不同的產品的測試結果發現,這個ESD是一項很重要的測試:如果電路板設計的不好,當引入靜電后,會引起產品的死機甚至是元器件的損壞。以前只注意到ESD會損壞元器件,沒有想到,對于電子產品也要引起足夠的重視。

ESD,也就是我們常說的靜電釋放(Electro-Static discharge)。從學習過的知識中可以知道,靜電是一種自然現象,通常通過接觸、摩擦、電器間感應等方式產生,其特點是長時間積聚、高電壓(可以產生幾千伏甚至上萬伏的靜電)、低電量、小電流和作用時間短的特點。對于電子產品來說,如果ESD設計沒有設計好,常常造成電子電器產品運行不穩定,甚至損壞。因此我們經常在電路板上看到下面的圖片。
對于電子產品來說,如果ESD設計沒有設計好,常常造成電子電器產品運行不穩定,甚至損壞。因此我們經常在電路板上看到類似的圖片
在做ESD放電測試時通常采用兩種方法:接觸放電和空氣放電。接觸放電就是直接對待測設備進行放電;空氣放電也稱為間接放電,是強磁場對鄰近電流環路耦合產生。這兩種測試的測試電壓一般為2KV-8KV,不同地區要求不一樣,因此在設計之前,先要弄清楚產品針對的市場。

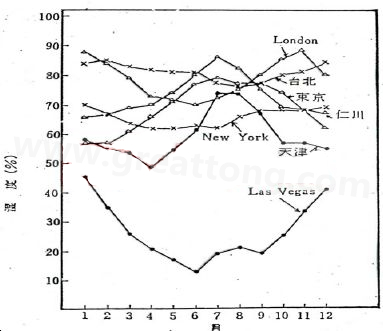

以上兩種情況是針對人體在接觸到電子產品時,因人體帶電或其他原因引起電子產品不能工作而進行的基本測試。下圖是一些地區在一年中不同月份的空氣濕度統計。從圖中可以看出Lasvegas全年的濕度最少,該地區的電子產品要特別注意ESD的保護。
下圖是一些地區在一年中不同月份的空氣濕度統計。從圖中可以看出Lasvegas全年的濕度最少,該地區的電子產品要特別注意ESD的保護-深圳宏力捷

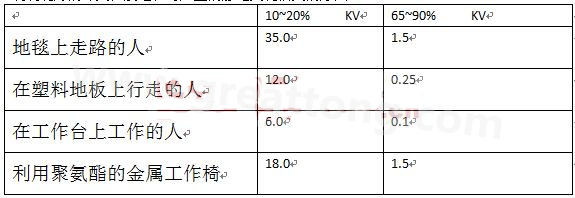

全球各地的濕度情況不一樣,但是同時在一個地區,若空氣濕度不一樣,產生的靜電也不相同。下表是搜集到的數據,從中可以看出靜電隨著空氣濕度的減小而變大。這也間接的說明北方的冬天,脫毛衣時產生的靜電火花很大的原因。
全球各地的濕度情況不一樣,但是同時在一個地區,若空氣濕度不一樣,產生的靜電也不相同-深圳宏力捷
既然靜電這么大的為危害,我們?nèi)绾芜M(jìn)行防護呢?我們?cè)谶M(jìn)行靜電防護設計時通常分三步走:
防止外部電荷流入電路板而產生損壞;
防止外部磁場對電路板產生損壞;
防止靜電場產生的危害。

在實際PCB電路設計中我們會采用以下幾種方法的一種或幾種來進行靜電保護:
一、雪崩二極管來進行靜電保護
雪崩二極管來進行靜電保護是PCB設計中經常用到的一種方法,典型做法就是在關鍵信號線并聯一雪崩二極管到地。
雪崩二極管來進行靜電保護是PCB設計中經常用到的一種方法,典型做法就是在關鍵信號線并聯一雪崩二極管到地-深圳宏力捷
該法是利用雪崩二極管快速響應并且具有穩定鉗位的能力,可以在較短的時間內消耗聚集的高電壓進而保護電路板。

二、使用高壓電容進行電路保護
使用高壓電容進行電路保護通常是將耐壓至少為1.5KV的陶瓷電容放置在I/O連接器或者關鍵信號的位置,同時連接線盡可能的短,以便減小連接線的感抗。若采用了耐壓低的電容,會引起電容的損壞而失去保護的作用。

三、采用鐵氧磁珠進行電路保護
鐵氧磁珠可以很好的衰減ESD電流,并且還能抑制輻射。當面臨著兩方面問題時,一個鐵氧磁珠會時一個很不錯的選擇。

四、火花間隙法
火花間隙法是在一份材料中看到的,具體做法是在銅皮構成的微帶線層使用尖端相互對準的三角銅皮構成,三角銅皮一端連接在信號線,另一個三角銅皮連接地。當有靜電時會產生尖端放電進而消耗電能。

五、采用LC濾波器的方法進行保護電路
LC組成的濾波器可以有效的減小高頻靜電進入電路。電感的感抗特性能很好的抑制高頻ESD進入電路,而電容有分流了ESD的高頻能量到地。同時,該類型的濾波器還可以圓滑信號邊緣而較小RF效應,性能方面在信號完整性方面又有了進一步的提高。

六、多層板進行ESD防護
當資金允許的情況下,選擇多層板也是一種有效防止ESD的一種手段。在多層板中,由于有了一個完整的地平面靠近走線,這樣可以使ESD更加快捷的耦合到低阻抗平面上,進而保護關鍵信號的作用。

七、電路板外圍留保護帶的方法保護法
電路板外圍留保護帶的方法保護法通常是在電路板周?chē)?huà)出不加組焊層的走線。在條件允許的情況下將該走線連接至外殼,同時要注意該走線不能構成一個封閉的環,以免形成環形天線而引入更大的麻煩。

八、采用有鉗位二極管的CMOS器件或者TTL器件進行電路的保護
采用有鉗位二極管的CMOS器件或者TTL器件進行電路的保護是利用了隔離的原理進行電路板的保護,由于這些器件有了鉗位二極管的保護,在實際PCB電路設計中減小了設計的復雜度。

九、多采用去耦電容
這些去耦電容要有低的ESL和ESR數值,對于低頻的ESD來說,去耦電容減小了環路的面積,由于其ESL的作用使電解質作用減弱,可以更好的濾除高頻能量。

總之,ESD雖然可怕,甚至?xí)?lái)嚴重后果,但是,只有保護好電路上電源和信號線,那么就能有效的防止ESD的電流流入PCB中。其中,我老大經常說的一句“一個板子的良好接地才是王道”,希望這句話也能給大家?guī)?lái)打破天窗的效果。
