SMT貼片加工紅膠工藝與純錫膏工藝的區別

發布時間 :2020-01-02 16:09 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
      深圳宏力捷電子擁有21年PCBA加工行業經驗,專業從事于SMT貼片加工、DIP插件后焊服務,工廠配備標準化SMT加工生產線、DIP插件生產線、成品組裝線,通過ISO9001質量認證,深圳宏力捷電子成為您首選的SMT貼片加工廠。接下來為大家介紹SMT貼片加工紅膠工藝與純錫膏工藝的區別。

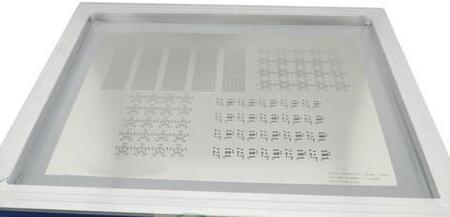

深圳PCBA加工

何謂紅膠?
      紅膠是一種聚稀化合物,與錫膏不同的是其受熱后便固化,其凝固點溫度為150℃,這時,紅膠開始由膏狀體直接變成固體。

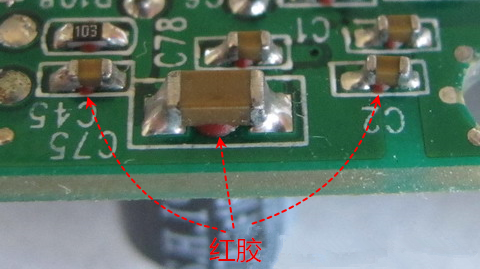

SMT貼片加工紅膠工藝

      紅膠的性質:紅膠具有粘度流動性,溫度特性,潤濕特性等。根據紅膠的這個特性,故在生產中,利用紅膠的目的就是使零件牢固地粘貼于PCB表面,防止其掉落。

何謂焊錫膏?
      焊錫膏是伴隨著SMT貼片應運而生的一種新型焊接材料,是由焊錫粉、助焊劑以及其它的表面活性劑、觸變劑等加以混合,形成的膏狀混合物。

SMT貼片加工焊錫膏工藝

      焊錫膏主要用于SMT行業PCB表面電阻、電容、IC等電子元器件的焊接,主要特點是導電焊接的作用。

焊錫膏與紅膠的區別
1. 紅膠起的是固定作用,不會導電,錫膏也是起固定作用,但會有導電作用;
2. 紅膠需要經過波峰焊才能進行焊接;
3. 紅膠過波峰焊時溫度要比錫膏過波峰焊溫度低;
4. 紅膠一般是作為輔助材料來使用,一般用于固定,因?yàn)殄a膏可以導電,所以經常在焊接的時候使用。

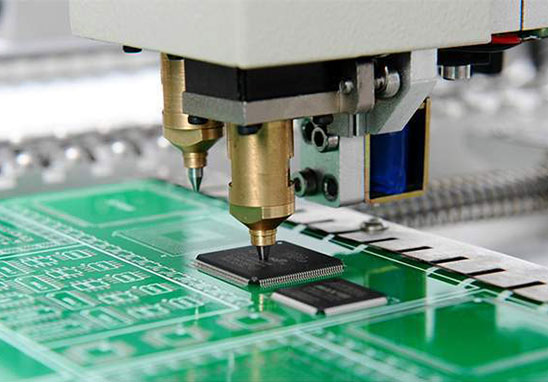

SMT貼片加工

SMT貼片加工紅膠工藝與純錫膏工藝選用依據
      一般產品上沒傳統插件元件的情況,會采用錫膏制程(包括單面,雙面或多層板)。有傳統元件的單面板,焊錫面會采用紅膠制程。一面有傳統元件的雙面板,一面會采用錫膏制程,另一焊錫面會采用紅膠制程。

      紅膠制程須再經波焊制程,完成零件與PCB的焊接,流程稍長,增加人力與制造成本,錫膏制程經回流焊便完成焊接,流程相比較短,節約人力與成本,產品生產周期短,提高市場競爭力。

深圳SMT貼片加工

錫膏鋼網與紅膠鋼網的區別
      首先,開孔位置的不同,錫膏鋼網開孔直接按貼片焊盤位置1:1開孔,這樣方便錫膏直接漏在PCB焊盤上面,便于焊接!而紅膠鋼網特殊一點,它的作用是刷膠水,粘貼器件方便焊接,所以開孔是開在器件焊盤之間的位置。所以,鋼網用途開錯,就無法返工,只能報廢了。

錫膏鋼網:開孔在焊盤上;

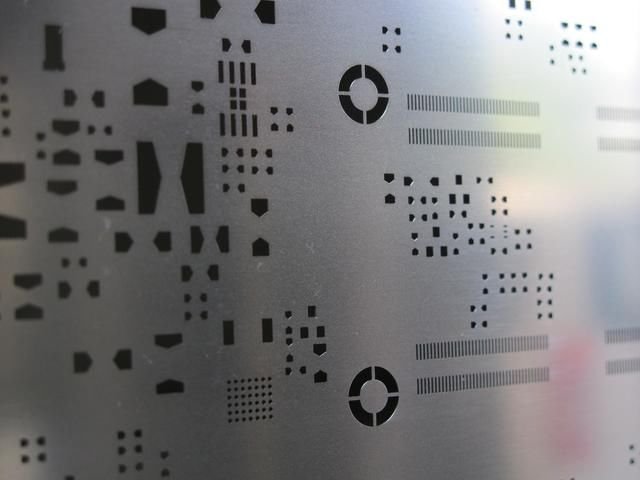

錫膏鋼網
紅膠鋼網:焊盤之間開孔。

紅膠鋼網

      其次,錫膏鋼網和紅膠鋼網,是針對不同的PCB器件貼片加工工藝來決定的!一般PCB同一面,貼片器件比較少,而插件器件比較多的情況,使用紅膠鋼網工藝會增加。

      一般貼片加工廠家會根根PCB板的元件設計不同,來決定是做錫膏鋼網還是紅膠鋼網,一般插件多的,要過波峰焊的,就用紅膠鋼網工藝。插件元件不多,不過波峰焊的,用人工焊接的,采用錫膏鋼網工藝。當然,這個得由客戶根據貼片加工生產情況來決定。

      以上就是關于SMT貼片加工紅膠工藝與純錫膏工藝區別的介紹,如果您有電子產品需要做SMT打樣、PCB打樣、貼片加工等一站式PCBA代工代料、小批量樣板快速服務,歡迎聯系深圳宏力捷電子!
